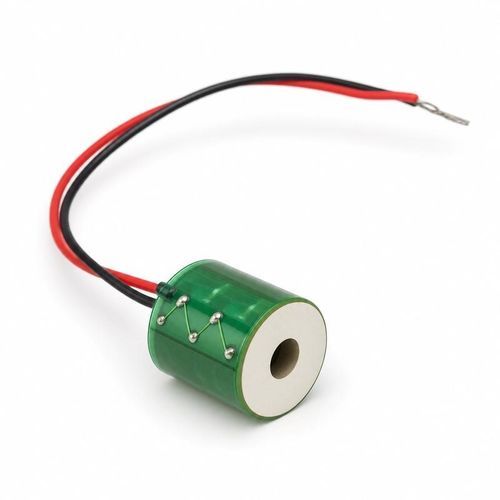

Actionneur piézoélectrique linéaire BBPXMS-RG101 V...300 Vmulticoucheen céramique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Mouvement
- linéaire
- Voltage
- 101 V...300 V
- Autres caractéristiques
- multicouche, en céramique
- Course
0,015 mm
(0,001 in)- Force
4,52 kN
Description
Présentation du produit
Le BBPXMS-RG utilise des pastilles céramiques multicouches empilées axialement et collées à l'époxy pour produire un micromouvement axial.
Construction et options
Spécifications disponibles
Utilisation et choix
Caractéristiques / spécifications techniques
Le BBPXMS-RG utilise des pastilles céramiques multicouches empilées axialement et collées à l'époxy pour produire un micromouvement axial.
Construction et options
- Isolation latérale en céramique et enveloppe en ruban Kapton® ; les fils standards font environ 75 mm de long.
- Cache-culots céramiques disponibles en versions plates ou hémisphériques.
- Dimensions, tension d'entraînement et revêtement de surface personnalisables.
Spécifications disponibles
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Déplacement nominal 9.5 µm — Force maximale 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Déplacement nominal 9.0 µm — Force maximale 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Déplacement nominal 15 µm — Force maximale 4520 N
Utilisation et choix
- Chaque ligne correspond à une configuration. Sélectionnez ensemble la tension, le déplacement, la fréquence et la force.
- Le déplacement réel dépend de la tension d'entraînement, de la charge et du montage. Évitez les chocs, la flexion et les contraintes concentrées lors de l'assemblage.
- Pour le vide ou des environnements spécifiques, vérifiez l'adéquation des fils, du collage et de l'encapsulation.
- Appliquez les charges selon l'axe, évitez les charges excentrées et les efforts de cisaillement. Adaptez le cache-culot à la disposition du contact.
Caractéristiques / spécifications techniques
- Model: BBPXMS-RG
- Construction : pastilles céramiques multicouches empilées axialement, collées à l'époxy
- Isolation/enveloppement : isolation latérale en céramique ; enveloppe en ruban Kapton®
- Longueur standard des fils : environ 75 mm
- Options de cache-culot : cache-culots céramiques plats ou hémisphériques
- Personnalisation : dimensions, tension d'entraînement et revêtement de surface personnalisables
- Configurations disponibles :
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Déplacement nominal 9.5 µm — Force maximale 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Déplacement nominal 9.0 µm — Force maximale 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Déplacement nominal 15 µm — Force maximale 4520 N
- Remarques de sélection : indiquez les dimensions, la tension d'entraînement, le déplacement ciblé, la charge, la fréquence de fonctionnement, le montage et l'environnement lors de la commande
