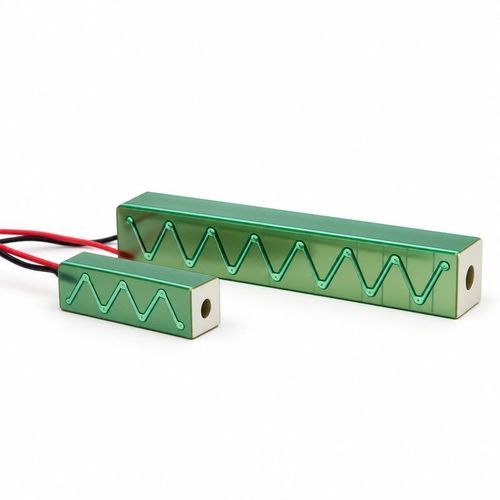

Actionneur piézoélectrique linéaire BBPXMS-PH

101 V...300 Vpour applications industriellesen céramique

Présentation
Le BBPXMS-PH est un actionneur à empilement piézoélectrique multilayer de forme carrée avec un alésage central. Des chips céramiques multicouches sont empilés axialement et liés à l'époxy pour générer des micromouvements axiaux contrôlés, adaptés au positionnement de précision et aux applications d'actionnement dynamique en milieu industriel.

Construction et options

• Isolation latérale en céramique avec revêtement Kapton® ; les fils standards font environ 75 mm de long.
• Capuchons d'extrémité en céramique disponibles en formes plates ou hémisphériques selon la géométrie de contact.
• Dimensions, tension d'entraînement et revêtement de surface personnalisables selon l'application.

Spécifications disponibles
150 V | 5,0 × 5,0 × 9,0 mm ; Ø2 mm alésage | 0,56 µF | 140 kHz | 7,0 µm | 114 N
150 V | 5,0 × 5,0 × 25,0 mm ; Ø2 mm alésage | 1,3 µF | 52 kHz | 20,0 µm | 40,0 N
150 V | 5,0 × 5,0 × 50,0 mm ; Ø2 mm alésage | 2,7 µF | 26 kHz | 40,0 µm | 20,0 N
150 V | 7,0 × 7,0 × 45,0 mm ; Ø3 mm alésage | 5,5 µF | 30 kHz | 40,0 µm | 40,0 N

Utilisation et sélection

• Chaque ligne correspond à une configuration ; sélectionnez conjointement la tension, le déplacement, la fréquence et la force.
• Le déplacement réel dépend de la tension d'entraînement, de la précharge et du montage. Évitez les chocs, la flexion et les contraintes concentrées lors de l'assemblage.
• Pour le vide ou des environnements spécifiques, vérifiez la compatibilité des fils, du collage et de l'encapsulation.
• Appliquez les charges strictement selon l'axe pour éviter les charges excentrées et les efforts de cisaillement ; adaptez la forme du capuchon d'extrémité à l'arrangement de contact.

Caractéristiques techniques

• Modèle : BBPXMS-PH
• Type de produit : Actionneur à empilement piézoélectrique multilayer carré avec trou central
• Construction de la pile : Chips céramiques multicouches empilés axialement et liés à l'époxy
• Isolation latérale : Isolation céramique avec revêtement Kapton®
• Longueur standard des fils : Environ 75 mm
• Capuchons d'extrémité : Options plates ou hémisphériques
• Personnalisation : Dimensions, tension d'entraînement et revêtement de surface configurables
• Tolérance de capacité : ±15%
• Tolérance du déplacement nominal : ±15%
• Configuration A : 150 V — 5,0 × 5,0 × 9,0 mm ; Ø2 mm alésage ; 0,56 µF ; 140 kHz ; 7,0 µm ; 114 N
• Configuration B : 150 V — 5,0 × 5,0 × 25,0 mm ; Ø2 mm alésage ; 1,3 µF ; 52 kHz ; 20,0 µm ; 40,0 N
• Configuration C : 150 V — 5,0 × 5,0 × 50,0 mm ; Ø2 mm alésage ; 2,7 µF ; 26 kHz ; 40,0 µm ; 20,0 N
• Configuration D : 150 V — 7,0 × 7,0 × 45,0 mm ; Ø3 mm alésage ; 5,5 µF ; 30 kHz ; 40,0 µm ; 40,0 N
• Conseils de sélection : Précisez dimensions, tension d'entraînement, déplacement requis, charge, fréquence de fonctionnement, montage et environnement lors du choix.
