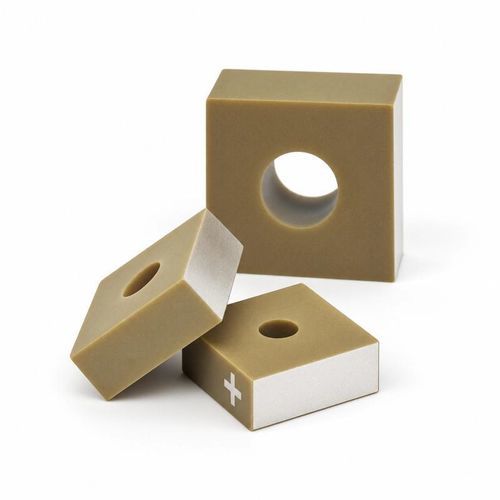

Actionneur piézoélectrique linéaire BBPXST-PH

101 V...300 Vmulticouche

Présentation du produit
Le BBPXST-PH est un actionneur piézoélectrique multicouche constitué d'alternances de couches céramiques et d'électrodes internes qui génèrent un micromouvement axial lorsqu'une tension d'entraînement est appliquée. Corps de forme carrée avec perçage central pour intégration mécanique.

Construction et options

• Les électrodes de terminaison latérales relient les électrodes internes ; les faces restantes sont isolées par céramique.
• Une croix sur la face latérale repère la polarité positive.
• Les dimensions et la tension d'entraînement peuvent être adaptées selon l'application.

Spécifications disponibles
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm trou | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm trou | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm trou | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm trou | 440 nF | 430 kHz | 3.0 µm | 1600 N

Utilisation et sélection

• Chaque ligne représente une configuration. Sélectionnez conjointement la tension, la course nominale, la fréquence de fonctionnement et la force requise.
• La course réelle dépend de la tension appliquée, de la charge et du montage. Éviter les chocs, flexions et concentrations de contraintes lors de l'assemblage.
• En cas d'utilisation sous vide ou en environnements spécifiques, vérifier l'adéquation des fils, du collage et de l'encapsulation.

Caractéristiques / spécifications techniques

• Model: BBPXST-PH
• Construction: Céramique multicouche avec couches alternées et électrodes internes ; électrodes de terminaison latérales ; isolation céramique sur les faces restantes
• Polarité: Croix latérale identifiant la polarité positive
• Personnalisation: Dimensions et tension d'entraînement personnalisables
• Configurations (Tension / Dimensions; trou / Capacité / Fréquence / Déplacement nominal / Force maximale générée):
• 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
• 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
• 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
• 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
