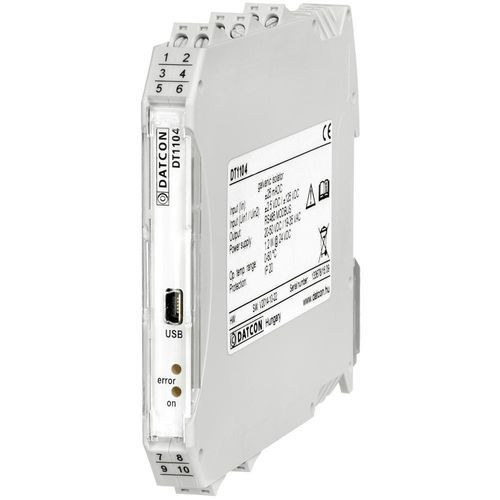

Isolateur de signal DT1104 UI RS4

galvanique4-20mAen polymère

Caractéristiques du produit

• Entrées 0-20 mA / 4-20 mA / 0-10 V / 2-10 V
• Alimentation transmetteur 22 V, 24 mA pour transmetteur deux fils connecté à l'entrée
• Sortie de communication RS485 avec protocole esclave MODBUS RTU/ASCII
• Isolation galvanique trois voies
• Paramètres d'entrée et de communication configurables via port USB (câble USB inclus)
• Non-linéarité : <0.01%
• Dépendance en température : <25 ppm / °C (typ.)
• Versions d'alimentation 24 V ± 10% DC et 230 V AC/DC ± 10%
• Boîtier pour rail TS-35, largeur 12,5 mm

Description du produit
L'isolateur galvanique DT1104 UI RS4 assure l'isolation galvanique, la conversion de signal et la transmission fiable entre les transmetteurs de terrain et les unités de traitement du signal (PLC, DCS). L'appareil accepte des signaux d'entrée en courant ou en tension et restitue la valeur mesurée via une interface RS485 en protocole esclave MODBUS RTU/ASCII.

Jusqu'à 32 unités DT1104 UI RS4 peuvent être connectées sur un même segment RS485 sans répétiteur. Les avantages principaux sont la réduction du besoin en modules analogiques dédiés pour PLC/DCS et la réalisation d'une seule conversion A/N entre l'entrée de l'isolateur et l'unité de traitement, améliorant ainsi la précision globale (non-linéarité <0.01%, coefficient en température <25 ppm / °C typ.). L'isolateur permet également de réduire les coûts de câblage sur le terrain.

Le dispositif présente une isolation galvanique trois voies : entrée, sortie et alimentation sont séparées. Tension d'isolement de fonctionnement : 250 Veff entre entrée, sortie et alimentation ; résistance diélectrique 2500 VDC (1 min.).

Entrées et alimentation transmetteur

• Entrée courant : 0 (4) – 20 mA*
• Entrée tension : 0 (2) – 10 V*

* Une seule entrée et une seule sortie peuvent être utilisées simultanément.

Une alimentation transmetteur 22 VDC / 24 mA est disponible à l'entrée pour l'alimentation des transmetteurs passifs deux fils.

Communication et configuration
La sortie RS485 permet de lire la valeur d'entrée (y compris en unités physiques) via MODBUS RTU/ASCII esclave. Les paramètres de communication, le type d'entrée, la plage et la mise à l'échelle sont configurables via le port USB galvanique. Des LED en face avant indiquent la présence d'alimentation et les états d'erreur.

Les appareils sont proposés en deux versions d'alimentation : DT1104 UI RS4 (24 V ± 10% DC) et DT1104 UI RS4 PS (230 V ± 10% AC/DC).

Spécifications techniques
Sécurité : les bornes d'entrée, de sortie et d'alimentation sont galvanquement isolées conformément à la norme EN 61010-1. Degré de pollution : 2. Catégorie de mesure : II.
Entrée : courant continu ou tension continue. Plages : 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Surtension continue : 400 mA (courant), 100 V (tension). Résistance d'entrée : 10 Ω (courant), 102 kΩ (tension). Alimentation transmetteur : 22 VDC (24 mA). Erreur de mesure liée à l'entrée : ±0.05% @ 25 °C ±2 °C. Dépendance en température : <25 ppm / °C (typ.). Configuration : via USB.
Sortie : interface RS485, galvanisée. Protocole : MODBUS RTU / ASCII esclave. Commandes supportées : lecture de blocs de registres. Vitesses : 2400 / 4800 / 9600 / 14400 / 19200 / 38400. Plage d'adressage : 0–247 (0 : ne répond pas). Connexion : 2 borniers à vis enfichables pour chaînage/terminaison. Appareils max par segment RS485 : 32. Temps de stabilisation : 100 ms.
Isolation galvanique : 250 Veff (entrée/sortie/alimentation) ; 2500 VDC (1 min.). Alimentation : 24 V ± 10% DC (DT1104 UI RS4) ou 230 V ± 10% AC/DC (DT1104 UI RS4 PS). Consommation : ≤1.6 W / 2.2 VA (24 V) ; ≤1.8 W / 2.4 VA (230 V).
Ambiante : fonctionnement 0–50 °C (sur demande -20 à +60 °C) ; humidité relative ≤90% sans condensation. Installation : armoire, montage vertical sur rail TS-35 recommandé. CEM : EN61326-1 émissions Groupe 1 Classe B ; immunité environnement industriel.
Général : boîtier pour rail TS-35 en polyamide PA6.6 ; connexion par bornier à vis enfichable ; section de câble 0.25–2.5 mm2 ; dimensions 12,5 × 99 × 115 mm (L × H × P) ; poids 0,15 kg ; protection IP20.

Caractéristiques clés

• Modèle : DT1104 UI RS4 (DT1104 UI RS4 PS pour 230 V AC/DC)
• Entrées : courant ou tension sélectionnables (0-20 mA / 4-20 mA / 0-10 V / 2-10 V)
• Alimentation transmetteur : 22 VDC, 24 mA
• Sortie : RS485, MODBUS RTU/ASCII esclave
• Isolation galvanique : trois voies ; 250 Veff / 2500 VDC (1 min.)
• Précision : ±0.05% @25 °C ; non-linéarité <0.01%
• Coefficient thermique : <25 ppm / °C (typ.)
• Dimensions : 12,5 × 99 × 115 mm ; montage rail DIN (TS-35)
• Consommation : ≤1.6 W (24 V) / ≤1.8 W (230 V)
• Protection : IP20
