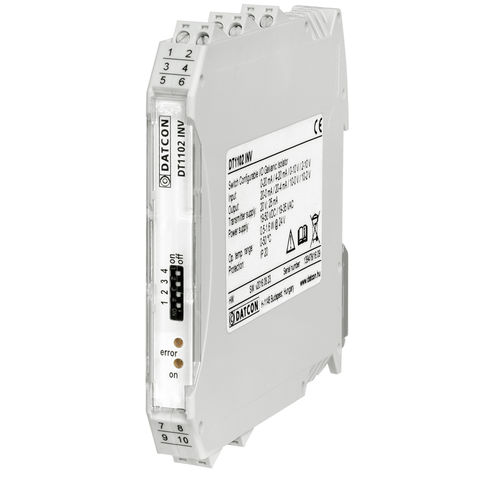

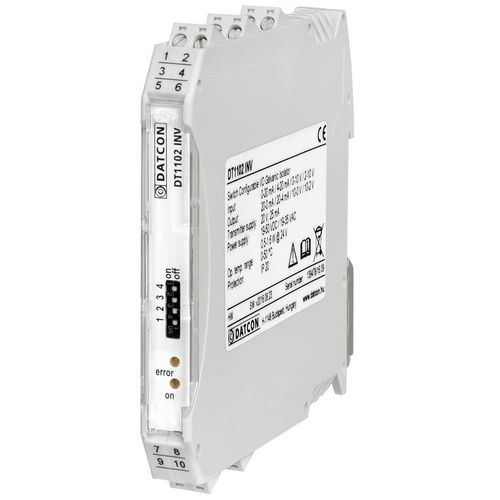

Isolateur galvanique DT1102 INV series

électronique4-20mAen polymère

Le DT1102 INV (PS) assure l'isolation galvanique et la conversion du signal entre le transmetteur (ou une autre source de signal) et l'unité de traitement du signal. Les caractéristiques de transfert sont inverses, c'est-à-dire qu'elles fournissent un signal de sortie décroissant pour un signal d'entrée croissant (par exemple, conversion du signal d'entrée 4-20 mA en signal de sortie 20-4 mA ou conversion du signal d'entrée 4-20 mA en signal de sortie 10-0 V). L'isolation galvanique est à trois voies, c'est-à-dire que l'entrée, la sortie et l'alimentation sont isolées galvaniquement l'une de l'autre. La tension d'isolation continue est de 250 VACeff dans les trois directions. L'instrument fournit 20 VDC / 24 mA sur l'entrée pour alimenter les transmetteurs passifs à deux fils. Les gammes de signaux d'entrée et de sortie peuvent être sélectionnées dans n'importe quelle combinaison à l'aide des commutateurs frontaux : entrée 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 20-0 mA / 20-4 mA / 10-0 V / 10-2 V sortie L'instrument dispose de deux entrées : courant : 0 (4) mA - 20 mA* tension : 0 (2 ) V - 10 V* L'instrument dispose de deux sorties : courant : 20 mA - 0 (4) mA * tension : 10 V - 0 (2) V* * il ne peut être utilisé qu'une seule entrée et une seule sortie à la fois. L'appareil peut être commandé avec deux types d'alimentation : DT1102 INV : 24 V ± 10% DC DT1102 INV PS : 230 V ± 10% AC/DC Les caractéristiques de transfert sont excellentes : non-linéarité < 0,02% TYP, coefficient de température : 25 ppm / °C TYP. Les indicateurs LED en façade renseignent sur la présence de l'alimentation et sur les éventuelles conditions de défaut.
