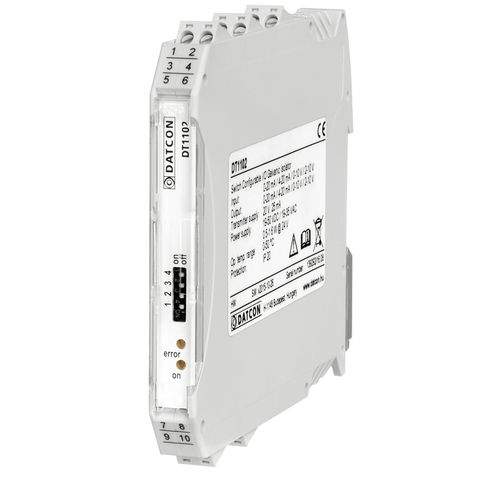

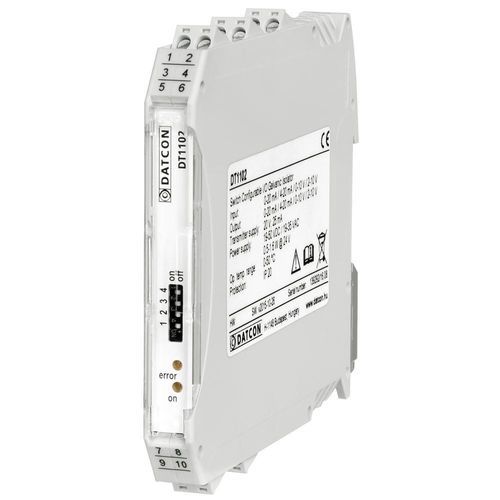

Isolateur de signal entrée/sortie sélectionnable par commutateur DT1102 (PS)

galvaniquede courantde tension

Le DT1102 (PS) Switch Selectable Input-Output Galvanic Isolator assure la transmission et la conversion des signaux entre les sources de signaux de courant continu ou de tension continue et les unités de traitement des signaux. Les instruments présentent une isolation complète à trois voies : l'entrée, la sortie et l'alimentation sont isolées l'une de l'autre. La tension d'isolation continue est de 250 VACeff, entre l'entrée, la sortie et l'alimentation. L'instrument fournit 20 VDC / 24 mA sur l'entrée pour alimenter les transmetteurs passifs à deux fils. Le DT1102 est particulièrement avantageux dans les installations industrielles où différents niveaux de signaux sont utilisés. Les plages d'entrée/sortie peuvent être sélectionnées à l'aide de commutateurs situés sur le panneau avant : entrée 0-20 mA / 4-20 mA / 0-10 V / 2-10 V sortie 0-20 mA / 4-20 mA / 0-10 V / 2-10 V L'instrument possède deux entrées : courant : 0 (4) mA - 20 mA* tension : 0 (2 ) V - 10 V* L'instrument dispose de deux sorties : courant : 0 (4) mA - 20 mA* tension : 0 (2) V - 10 V* * il ne peut être utilisé qu'une seule entrée et une seule sortie à la fois. Il existe deux versions d'alimentation : DT1102 : 24 V ± 10% DC, DT1102 PS : 230 V ± 10% AC/DC. Les paramètres de transmission sont remarquablement bons : la non-linéarité est < 0,01%, et le coefficient de température est < 25 ppm / °C TYP. Les LED du panneau avant indiquent l'état de mise sous tension et les états d'erreur (dépassement d'entrée/sortie, erreurs internes, ...).
