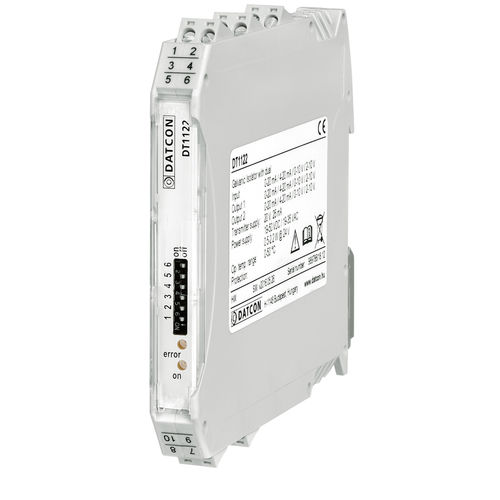

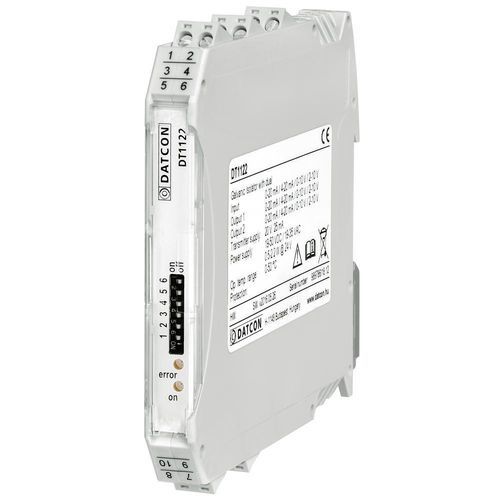

Isolateur galvanique DT1122 dual-output (splitter)

4-20mAde tensionde courant

Le DT1122 transmet le signal d'un transmetteur (ou d'une autre source de signal) connecté à son entrée vers deux sorties isolées galvaniquement. Cette caractéristique peut être nécessaire pour les applications où deux processeurs de signaux parallèles (PLC, DCS) fonctionnent ou un indicateur local du signal de l'émetteur est nécessaire en plus du processeur de signaux. L'isolation galvanique est quadruple, c'est-à-dire que l'entrée, les sorties et l'alimentation sont isolées galvaniquement les unes des autres. Les gammes de signaux d'entrée et de sortie peuvent être sélectionnées dans n'importe quelle combinaison à l'aide des commutateurs frontaux. Les gammes de signaux sont les suivantes 0-20 mA / 4-20 mA en courant ou 0-10 / 2-10 V en tension. Une alimentation de transmetteur 20 V / 24 mA est disponible à l'entrée pour alimenter les transmetteurs passifs 4-20 mA à deux fils. L'appareil dispose de deux entrées : courant : 0-20 mA / 4-20 mA * tension : 0-10 V / 2-10 V * * une seule entrée peut être utilisée à la fois et deux sorties : sortie 1 : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V sortie 2 : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V L'appareil peut être commandé avec deux types d'alimentation : DT1122 : 24 VDC ±10% DT1122 PS : 230 V AC/DC ±10% Les caractéristiques de transmission sont excellentes : non-linéarité < 0,02% TYP, coefficient de température : 25 ppm / °C TYP. Les indicateurs LED en façade renseignent sur la présence de l'alimentation et sur les éventuelles conditions de défaut.
