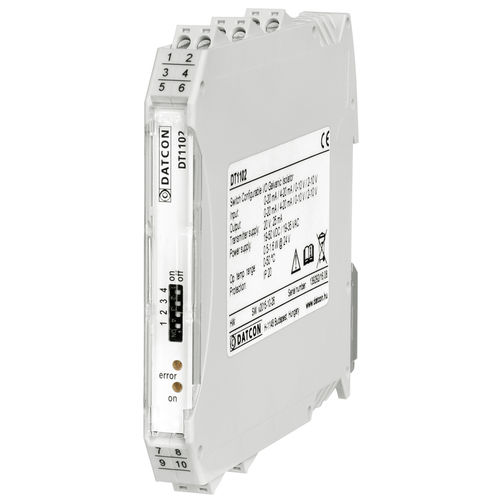

Isolateur galvanique DT1102 IP

électronique4-20mAen polymère

Les isolateurs galvaniques DT1102 IP... avec sortie de courant passive sont nécessaires dans les cas où des sources de signaux avec sortie active (tension, courant) doivent être connectées à un processeur de signaux avec entrée active. Les processeurs de signaux à entrée active sont utilisés pour recevoir des transmetteurs 4-20 mA à deux fils (passifs), leur entrée alimente le transmetteur qui leur est connecté. La sortie de courant passive du DT1102 IP correspond à l'entrée de ce type de processeur de signaux, ce qui permet de connecter des sources de signaux à sortie active. Le DT 1102 IP dispose d'une isolation à trois voies, c'est-à-dire que l'entrée, la sortie et l'alimentation sont isolées galvaniquement l'une de l'autre. La tension d'isolation continue est de 250 VAC. Les plages d'entrée sont sélectionnables à l'aide de commutateurs situés sur le panneau avant : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Une alimentation de transmetteur 20 VDC / 24 mA est disponible à l'entrée pour alimenter les transmetteurs passifs 4-20 mA à deux fils. L'appareil possède deux entrées : courant : 0 (4) mA - 20 mA* tension : 0(2) V - 10 V* * une seule entrée peut être utilisée en même temps Les caractéristiques de transmission sont exceptionnellement bonnes : non-linéarité < 0,01%, facteur de température < 25 ppm / °C typiquement. Les indicateurs LED sur la face avant fournissent des informations sur la présence de l'alimentation et sur les éventuelles conditions d'erreur. L'appareil peut être commandé avec deux types d'alimentation : DT1102 IP : 24 V ± 10% DC, DT1102 IP PS : 230 V ± 10% AC/DC L'appareil est doté d'une boîte à bornes d'une largeur de 12,5 mm et peut être encliqueté sur un rail TS-35.
