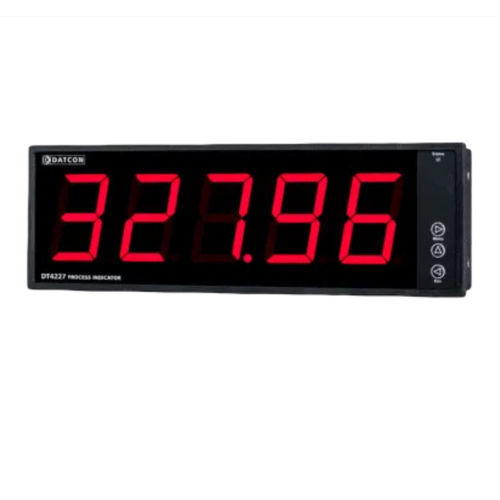

Indicateur de process DT4227 UI

de puissancede courantde fréquence

L'indicateur de processus DT4227 ... permet d'afficher les variables de processus linéaires (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) en unités d'ingénierie sur le panneau de commande. Toute plage d'affichage optionnelle peut être affectée à la plage du signal d'entrée. Le grand écran LED à 5 chiffres et 57 mm de hauteur de caractères rend la valeur du processus facilement visible à une distance de 30 m. L'instrument est disponible avec les options de sortie suivantes : 2 contacts de relais normalement ouverts (SPST) pour la commutation de limite ou pour des tâches de contrôle simples sortie courant 0-20 mA / 4-20 mA galvaniquement isolée et modulable * Sortie de communication RS232 / RS485 isolée galvaniquement avec protocole MODBUS RTU esclave * alimentation du transmetteur isolée galvaniquement 15 VDC 20 mA* * l'option analogique, de communication ou d'alimentation du transmetteur peut être mise en œuvre en même temps Les paramètres fonctionnels peuvent être réglés par des boutons-poussoirs situés sur la face avant de l'appareil, par le biais d'un système de menu simple : sélection des entrées, calcul de la moyenne des signaux d'entrée, mise à l'échelle, fréquence d'affichage, valeurs limites, modes de fonctionnement des limites, mise à l'échelle de la sortie analogique, etc. Les réglages sont protégés par un mot de passe à deux niveaux contre toute manipulation non autorisée. L'instrument dispose de deux versions d'alimentation : 24 VDC ±10% (DT4227 ...) ou 230 V AC/DC ±10% (DT4227 ... PS). Le DT4227 ... est logé dans un boîtier en ABS de 288 × 96 mm, conforme à la norme DIN, avec une protection IP 52 à l'avant et IP 20 à l'arrière, pour une installation sur le panneau de contrôle.
