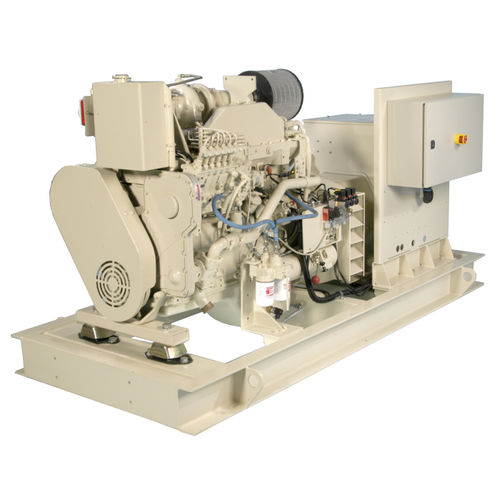

Groupe électrogène diesel 6C-CP

triphaséstationnaire50 Hz

Aperçu
136-170 kWe

• Moteurs diesel Cummins associés à des alternateurs de référence (STAMFORD UCM274H). Conception, intégration et assemblage pour des performances efficaces.
• Conçu pour l'environnement maritime afin d'offrir une durée de vie prolongée et une grande disponibilité opérationnelle.
• Intégration simplifiée à bord avec des connexions mécaniques moins complexes.
• Disponible avec panneaux d'alarme et de surveillance multi-stations via un réseau numérique local pour répondre aux exigences de l'application.
• Le système d'alarme intégré peut être configuré pour s'interfacer avec les systèmes de données centraux du navire.
• Configurations flexibles permettant de personnaliser le groupe électrogène selon les besoins opérationnels du navire.
• Garantie complète applicable à l'ensemble du groupe et valable dans le monde entier.
• Emballé par G&M Tex Ltd à Ipswich, Royaume-Uni.

Caractéristiques et avantages
Caractéristiques du moteur

• Moteur diesel turbocompressé en ligne à six cylindres avec système d'alimentation mécanique : peu d'entretien et économie de carburant. Régulation électronique de vitesse en option.
• Disponible avec échangeur de chaleur, refroidissement par quille ou radiateur monté sur châssis.
• Configurations radiateur fournies avec un système de démarrage indépendant ne dépendant pas des systèmes de démarrage du navire ou des méthodes de remplacement du démarreur.
• Conforme aux exigences SOLAS en matière de température de surface et classifiable pour applications UMS (Unmanned Machinery Space) selon les règles IACS.
• Émissions IMO certifiées par Lloyd's Register ; homologations des sociétés de classification disponibles.
• Unités classifiables au niveau du groupe, avec chemins de câbles en aluminium extrudé de qualité, filtration duplex et matériel approuvé.

Caractéristiques de l'alternateur

• Conception statorique 12,3 phases permettant un large éventail d'options de sortie reconnectables.
• Conçu spécifiquement pour les applications marines avec protection IP23.
• Accouplement moteur diesel turbocompressé six cylindres en ligne à un générateur à aimants permanents avec palier unique fournissant une excitation constante en toutes conditions.
• Enroulements standard pas 2/3 pour limiter les courants de neutre excessifs.
• Classifiable pour applications UMS selon les règles IACS.
• Rotors équilibrés dynamiquement avec roulements à billes étanches à vie.
• Chauffages anti-condensation intégrés et deux jeux de thermistances.

Performances et applications
Fréquence : 50, 60 Hz

Tableau - aptitude / puissance
Idoneité | kW | kVA
Alimentation principale | 136 - 170 | 170 - 213

Certifications
IMO 1, IMO 2, IMO Tier I

Disponibilité géographique
Afrique & Moyen-Orient, Asie-Pacifique, Europe, Inde, Amérique latine, Amérique du Nord

Spécifications (extrait)
Modèle moteur : 6CTA8.3-D(M)
Alternateur : STAMFORD UCM274H

Dimensions et poids (tableau)
Colonnes : , mm (in), Configurations KC & HX, Configurations RAD
Longueur totale | mm (in) | 2400 (94) | 2550 (100)
Largeur totale | mm (in) | 1250 (49) | 1250 (49)
Hauteur totale | mm (in) | 1270 (50) | 1480 (58)
Poids total | kg (lb) | 1720 (3792) | 1850 (4079)

Valeurs nominales et tensions (extrait du tableau des valeurs nominales)
Modèle générateur : 6C-CP — Fréquence 50 Hz — kW/kVA prime 136 / 170 — Cert : IMO Niveau I — Tensions : 380 | 400 | 415
Modèle générateur : 6C-CP — Fréquence 60 Hz — kW/kVA prime 160 / 200 — Cert : IMO Niveau I — Tension : 416
Modèle générateur : 6C-CP — Fréquence 60 Hz — kW/kVA prime 170 / 213 — Cert : IMO Niveau I — Tensions : 440 | 460 | 480
Valeurs nominales de refroidissement RAD (urgence) : 6C-CP — 50 Hz — 136 / 170 — Cert : IMO Niveau I — Tensions : 380 | 400 | 415
Valeurs nominales de refroidissement RAD (urgence) : 6C-CP — 60 Hz — 152 / 190 — Cert : IMO Niveau I — Tensions : 416 | 440 | 460 | 480

Caractéristiques / spécifications techniques

• Modèle moteur : 6CTA8.3-D(M)
• Alternateur : STAMFORD UCM274H
• Fréquence de fonctionnement : 50 Hz et 60 Hz
• Plage de puissance (kWe) : 136 - 170 (selon configuration et fréquence)
• Plage de puissance (kVA) : 170 - 213 (selon configuration et fréquence)
• Tensions disponibles (exemples) : 380, 400, 415, 416, 440, 460, 480
• Classifications : IMO Level I / IMO 1, IMO 2, IMO Tier I
• Options de refroidissement : échangeur de chaleur, refroidissement de quille, radiateur monté
• Idéal pour applications UMS et conforme SOLAS pour température de surface
• Dimensions (L x W x H) et poids variables selon configuration : ex. KC & HX 2400 x 1250 x 1270 mm — 1720 kg; RAD 2550 x 1250 x 1480 mm — 1850 kg
