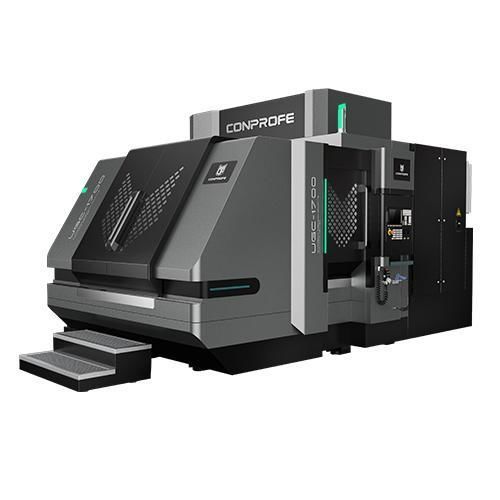

Centre d'usinage CNC vertical UGC-1700

pour céramiquecomposite renforcé de fibre de carboneà portique

Aperçu du produit

• Châssis portique intégré rigide avec poutre transversale de grande section conçu pour réduire la déformation et assurer une grande rigidité structurelle.
• Structure de moulage optimisée par analyse par éléments finis (FEM) pour maîtriser la déformation des pièces et de la machine et les fréquences propres.
• Guides linéaires à rouleaux haute rigidité et broche synchrone à aimants permanents ; refroidisseur d'eau à fréquence variable pour stabiliser l'expansion thermique de la broche. Broche ultrasonique fournie en standard.
• Étanchéité et protection complètes : soufflets multi-couches et labyrinthes en tôle sur les axes X/Y/Z, magasin d'outils entièrement fermé avec soufflet blindé et fonction de nettoyage par soufflage, armoire électrique entièrement étanche avec refroidissement climatisé, et méthodes d'étanchéité multiples pour la broche.

Points forts du produit

• Châssis portique intégré avec poutre transversale de grande section offrant une meilleure rigidité.
• Conception de moulage optimisée par FEM pour minimiser la déformation sous charge.
• Guidage par rouleaux linéaires haute rigidité et broches haute puissance (Φ100/Φ120/Φ150).
• Refroidisseur d'eau à fréquence variable pour contrôle thermique de la broche et système d'aspiration puissant avec prises multiples et nettoyage manuel interne.
• Protections à soufflets multi-couches et labyrinthes en tôle pour protéger les guides linéaires des poussières et contaminations.

Cas d'application

• Conçu pour l'usinage de haute précision et haute efficacité du graphite, des céramiques vertes, des composites en fibre de carbone, des matériaux fragiles-durs, des matériaux composites et des métaux difficiles à usiner.

Paramètres techniques (tableau)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Caractéristiques techniques

• Modèle : UGC-1700
• Châssis : Portique intégré rigide avec poutre transversale de grande section
• Type de guidage : Guide linéaire à rouleaux haute rigidité
• Broche : Broche synchrone à aimants permanents ; broche ultrasonique en standard
• Diamètres de broche disponibles : Φ100, Φ120, Φ150
• Vitesses broche (court/long) : jusqu'à 40,000 / 32,000 rpm (selon broche)
• Puissances nominales : 6 / 7.5 / 20 kW
• Courses (X/Y/Z) : 1,700 x 1,200 x 300 mm
• Table de travail : 1,700 x 1,200 mm ; charge max 1,500 kg
• Capacité d'outils : Non-Ultrasonique jusqu'à 24 / 24 / 40 selon variante ; Ultrasonique jusqu'à 24 / 24 / 20 selon variante
• Commande CNC : SIEMENS 828D-280
• Protection/étanchéité : soufflets multi-couches, labyrinthes en tôle, flux d'air en surpression, joints d'étanchéité, armoire électrique étanche avec refroidissement climatisé
• Poids machine : 13,000 kg
• Dimensions machine (LxWxH) : 4,660 x 3,350 x 2,910 mm
