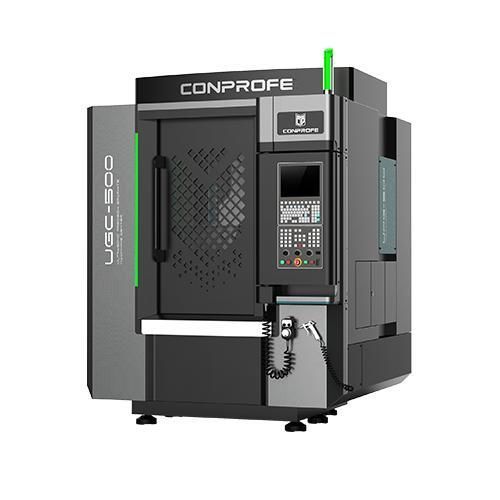

Centre d'usinage CNC 3 axes UGC-500verticalpour céramiquecomposite renforcé de fibre de carbone
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- composite renforcé de fibre de carbone, pour céramique
- Structure
- à portique
- Nombre d'outils
- 12 outils, 14 outils
- Autres caractéristiques
- haute puissance, de haute précision, haute rigidité, par ultrasons
- Course X
500 mm
(19,69 in)- Course Y
400 mm
(15,75 in)- Course Z
230 mm
(9,06 in)- Vitesse de rotation
24 000 rpm, 30 000 rpm, 32 000 rpm, 40 000 rpm
(150 796 rad.min-1, 188 496 rad.min-1, 201 062 rad.min-1, 251 327 rad.min-1)- Puissance
7,5 kW, 8 kW
(10,2 hp, 10,88 hp)- Vitesse d'avancement axe X
10 m/min
- Vitesse d'avancement axe Y
10 m/min
- Vitesse d'avancement axe Z
10 m/min
- Précision de placement
0,003 mm
(0,00012 in)- Répétabilité
0,002 mm
(0,00008 in)- Poids total
3 500 kg
(7 716,18 lb)- Longueur hors tout
1 805 mm
(71,1 in)- Largeur hors tout
1 890 mm
(74,4 in)- Hauteur totale
2 350 mm
(92,5 in)
Description
Aperçu du produit
Étanchéité
Points forts
Cas d'application
Caractéristiques techniques
- Structure portique intégrée rigide avec poutre transversale de grande section pour une stabilité structurelle accrue
- Pièces moulées optimisées par calcul par éléments finis (FEM) pour limiter la déformation et améliorer la rigidité de l'ensemble
- Guides linéaires à rouleaux haute-rigidité et broche synchrone à aimants permanents haute puissance ; refroidisseur à fréquence variable pour stabiliser la dilatation thermique de la broche
Étanchéité
- Axe X/Y : protection par soufflets multi-couches, labyrinthe en tôle et étanchéité par flux d'air en légère surpression ; axe Z : soufflet annulaire
- Magasin d'outils : soufflets blindés entièrement clos avec fonction de soufflage pour le nettoyage des porte-outils
- Armoire électrique : entièrement étanche avec joints et refroidissement climatisé
- Broche : étanchéité multi-étagée incluant labyrinthe, flux d'air en surpression et bagues d'étanchéité
Points forts
- Conception portique intégrée avec poutre transversale de grande section assurant une rigidité homogène
- Pièces moulées optimisées par FEM pour réduire la déformation
- Système d'aspiration haute capacité avec multiples prises et dispositif manuel pour nettoyage interne
- Socle en tôle inox limitant l'adhérence des poussières
- Soufflets multi-couches et labyrinthe en tôle protégeant les guides linéaires
Cas d'application
- Conçu pour l'usinage haute précision et haute productivité du graphite, des céramiques vertes, des composites à fibres de carbone et d'autres matériaux durs‑fragiles ou difficiles à usiner
Caractéristiques techniques
- Modèle : UGC-500A｜B
- Course X/Y/Z : 500x400x230 mm
- Dimensions table : 500x400 mm
- Charge max. table : 200 kg
- Broche ultrasonique : de série
- Diamètre de la broche : Φ100｜Φ120 mm
- Vitesse max. broche (courte durée) : 40 000｜30 000 tr/min
- Vitesse max. broche (longue durée) : 32 000｜24 000 tr/min
- Puissance nominale : 8｜7.5 kW
- Vitesse rapide X/Y/Z : 15/15/15 m/min
- Vitesse d'avance max. X/Y/Z : 10/10/10 m/min
- Précision de positionnement X/Y/Z : 0.003 mm
- Répétabilité X/Y/Z : 0.002 mm
- Type de magasin d'outils : type parapluie
- Capacité porte-outils : 14｜12 (nb. d'outils)
- Poids total (avec accessoires) : 3 500 kg
- Dimensions machine (LxPxH) : 1,805x1,890x2,350 mm
- Commande CNC : SIEMENS 828D-280
- Protection : protection en trois couches
