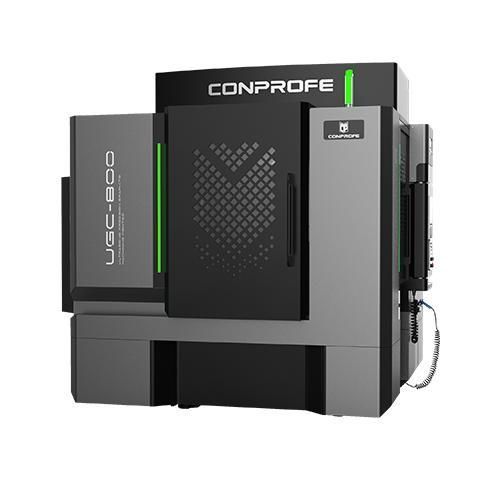

Centre d'usinage CNC 3 axes UGC-800verticalpour céramiquecomposite renforcé de fibre de carbone
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- composite renforcé de fibre de carbone, pour céramique
- Structure
- à portique
- Applications
- pour l'usinage du graphite
- Autres caractéristiques
- haute puissance, de haute précision, haute rigidité, par ultrasons
- Course X
800 mm
(31,5 in)- Course Y
800 mm
(31,5 in)- Course Z
300 mm
(11,81 in)- Vitesse de rotation
Min: 16 000 rpm
(100 531 rad.min-1)Max: 40 000 rpm
(251 327 rad.min-1)- Puissance
6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)- Vitesse d'avancement axe X
10 m/min
- Vitesse d'avancement axe Y
10 m/min
- Vitesse d'avancement axe Z
10 m/min
- Charge max. de la table
1 000 kg
(2 205 lb)- Précision de placement
0,003 mm
(0,00012 in)- Répétabilité
0,002 mm
(0,00008 in)- Poids total
9 000 kg
(19 841,6 lb)- Longueur hors tout
2 990 mm
(117,7 in)- Largeur hors tout
2 935 mm
(115,6 in)- Hauteur totale
2 875 mm
(113,2 in)
Description
Aperçu produit
Points forts
Cas d'application
Paramètres techniques
Caractéristiques techniques
- Structure portique intégrée rigide avec traverses à grande section et structure moulée optimisée par calcul éléments finis (FEM) pour augmenter la rigidité et réduire les déformations.
- Guidages linéaires à rouleaux de haute rigidité et broche synchrone à aimant permanent de forte puissance; refroidisseur d'eau à fréquence variable pour contrôler l'expansion thermique de la broche.
- Étanchéité complète : soufflets multi-couches et labyrinthes en tôle sur X/Y, soufflet annulaire sur Z, armoire électrique entièrement étanche avec refroidissement climatisé, multiples méthodes d'étanchéité sur la broche.
- Protection du magasin d'outils par soufflet blindé avec fonction de soufflage; aspirateur portable et système d'extraction de poussière haute puissance à entrées multiples; châssis en acier inoxydable pour réduire l'adhérence des poussières.
Points forts
- Conception portique assurant rigidité et stabilité sous charges importantes.
- Structure moulée conçue par FEM pour minimiser vibrations et déformations.
- Options de broches haute vitesse et guidages linéaires à haute rigidité pour un usinage de précision.
- Refroidisseur d'eau à fréquence variable garantissant un comportement thermique constant de la broche.
- Extraction de poussière multi-point et outils de nettoyage embarqués pour limiter la contamination lors de l'usinage de matériaux fragiles.
Cas d'application
- Conçu pour l'usinage haute précision et haute efficacité du graphite, céramiques vertes, composites à fibres de carbone et autres matériaux durs et friables ou difficiles à usiner.
Paramètres techniques
- Article : UGC-800A｜B｜C
- Course X/Y/Z : 800 x 800 x 300 mm
- Dimension de la table : 850 x 850 mm
- Charge maxi table : 1,000 kg
- Broche ultrasonique : standard
- Diamètre de broche : Φ100｜Φ120｜Φ150 mm
- Vitesse max broche (courte durée) : 40,000｜30,000｜20,000 tr/min
- Vitesse max broche (longue durée) : 32,000｜24,000｜16,000 tr/min
- Puissance nominale : 6｜7.5｜20 kW
- Vitesse rapide X/Y/Z : 24/24/24 m/min
- Vitesse d'avance maxi X/Y/Z : 10/10/10 m/min
- Précision de positionnement X/Y/Z : 0.003 mm
- Répétabilité X/Y/Z : 0.002 mm
- Type de magasin d'outils : disque｜disque｜chaîne
- Capacité d'outils : Non-ultrasonique : 24｜24｜40; Ultrasonique : 24｜24｜20
- Poids total (avec accessoires) : 9,000 kg
- Dimensions machine (L x l x H) : 2,990 x 2,935 x 2,875 mm
- Commande CNC : SIEMENS 828D-280
- Protection : étanchéité à trois couches (soufflets, labyrinthes en tôle, flux d'air en surpression)
Caractéristiques techniques
- Modèle : UGC-800
- Course X/Y/Z : 800 x 800 x 300 mm
- Dimension de la table : 850 x 850 mm
- Charge maxi table : 1,000 kg
- Options de diamètre de broche : Φ100, Φ120, Φ150 mm
- Vitesse max broche (courte durée) : jusqu'à 40,000 / 30,000 / 20,000 tr/min
- Vitesse max broche (longue durée) : jusqu'à 32,000 / 24,000 / 16,000 tr/min
- Puissance broche nominale : 6 / 7.5 / 20 kW
- Vitesse rapide (X/Y/Z) : 24 m/min chacune
- Vitesse d'avance maxi (X/Y/Z) : 10 m/min chacune
- Précision de positionnement (X/Y/Z) : 0.003 mm
- Répétabilité (X/Y/Z) : 0.002 mm
- Magasin d'outils : types disque ou chaîne selon variante
- Capacité d'outils : Non-ultrasonique : 24 / 24 / 40; Ultrasonique : 24 / 24 / 20
- Poids total (avec accessoires) : 9,000 kg
- Empreinte machine (L x l x H) : 2,990 x 2,935 x 2,875 mm
- Commande CNC : SIEMENS 828D-280
- Protection / Étanchéité : soufflets multi-couches, labyrinthes en tôle, flux d'air en surpression, armoire électrique étanche et refroidie, multiples méthodes d'étanchéité de broche
