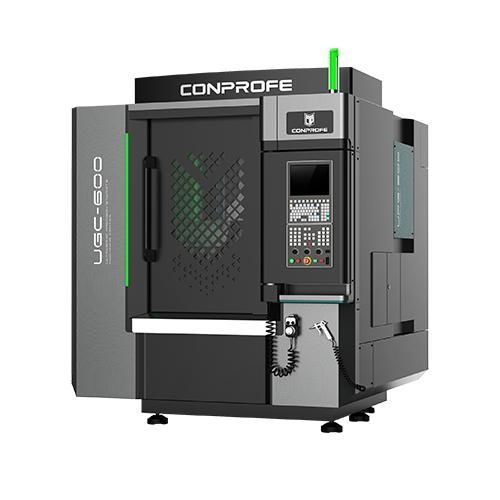

Centre d'usinage CNC 3 axes UGC-600

verticalpour céramiquecomposite renforcé de fibre de carbone

Présentation

• Structure portique intégrée rigide avec poutre transversale à grande section pour la stabilité mécanique
• Structure de coulée optimisée par éléments finis (FEM) pour réduire les déformations et augmenter la rigidité
• Guides linéaires à rouleaux haute rigidité et broche synchrone à aimants permanents haute puissance; refroidisseur d'eau à fréquence variable pour contrôler l'expansion thermique de la broche
• Système d'étanchéité complet :
  - Protection vis à billes / guides linéaires : X/Y axe : soufflets multi-couches, labyrinthe en tôle et flux d'air à pression positive ; Z axe : soufflet annulaire
  - Magasin d'outils : soufflet blindé entièrement fermé avec fonction de soufflage pour le nettoyage des porte-outils
  - Armoire électrique : totalement étanche avec joints et refroidissement climatisé
  - Broche : étanchéités multiples incluant labyrinthe, flux d'air à pression positive et joints d'étanchéité

Points forts

• Portique intégré avec poutre transversale à grande section pour une rigidité élevée
• Passage de la conception par FEM pour limiter la déformation des pièces et de la machine
• Broche synchrone à aimants permanents haute puissance et guides linéaires à rouleaux haute rigidité
• Refroidisseur d'eau à fréquence variable pour stabiliser la température de la broche en production
• Système d'aspiration puissant avec multiples prises ; nettoyeur manuel pour les conduits internes ; base en tôle inox réduisant l'adhérence de la poussière
• Protections par soufflets multi-couches et labyrinthe en tôle pour prévenir la contamination des guides linéaires

Cas d'application

• Conçu pour l'usinage haute précision et haute productivité du graphite, céramique verte, composites en fibre de carbone, matériaux durs et cassants et métaux difficiles à usiner

Paramètres techniques
Item: UGC-600A｜B｜C
X/Y/Z - Course : 600 x 500 x 250 mm
Dimension de la table : 620 x 560 mm
Charge maximale de la table : 300 kg
Broche ultrasonique : Standard
Diamètre de broche : Φ100｜Φ120｜Φ150 mm
Vitesse max broche (courte durée) : 40 000｜30 000｜20 000 tr/min
Vitesse max broche (longue durée) : 32 000｜24 000｜16 000 tr/min
Puissance nominale : 6｜7.5｜20 kW
Vitesse rapide axes X/Y/Z : 15/15/15 m/min
Vitesse d'avance max axes X/Y/Z : 10/10/10 m/min
Précision de positionnement axes X/Y/Z : 0,003 mm
Répétabilité axes X/Y/Z : 0,002 mm
Type de magasin d'outils : type parapluie
Capacité porte-outils : 15｜13｜9 (nombre d'outils)
Masse totale (avec accessoires) : 5 000 kg
Dimensions machine (LxPxH) : 1 950 x 2 100 x 2 390 mm
Contrôleur CNC : SIEMENS 828D-280
Protection : protection en trois couches et soufflets multi-couches
