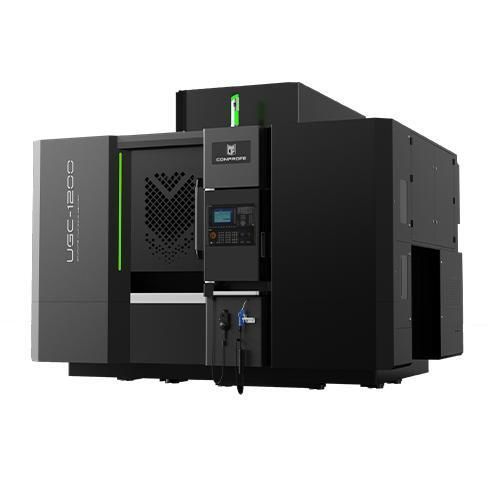

Centre d'usinage CNC 3 axes UGC-1200

verticalpour céramiquecomposite renforcé de fibre de carbone

Présentation

• Structure portique intégrée rigide avec poutre transversale de grande section pour une meilleure rigidité
• Structure de fonderie optimisée conçue par analyse par éléments finis (FEM) pour limiter les déformations et maîtriser le comportement modal des pièces et de la machine
• Guides linéaires à rouleaux de haute rigidité ; broche électrique synchrone à aimant permanent haute puissance ; refroidisseur d'eau à fréquence variable pour stabiliser l'expansion thermique de la broche
• Stratégie d'étanchéité complète :
  - Protection des axes : X/Y : soufflets multi-couches, labyrinthe en tôle et étanchéité par flux d'air en surpression ; Z : soufflet annulaire
  - Magazine d'outils : soufflet blindé entièrement fermé avec fonction de nettoyage par souffle d'air des porte-outils
  - Armoire électrique : totalement étanche avec joints d'étanchéité et refroidissement climatisé
  - Broche : étanchéité multi-niveaux incluant labyrinthe, flux d'air en surpression et bagues d'étanchéité

Points forts du produit

• Portique intégré avec poutre transversale de grande section pour une rigidité accrue
• Fonderie optimisée par FEM pour réduire les déformations sous charge
• Guide linéaire à rouleaux haute rigidité associé à une broche synchrone à aimant permanent haute puissance
• Refroidisseur d'eau à fréquence variable maintenant des conditions thermiques constantes de la broche
• Gestion des poussières : aspiration haute puissance avec prises multiples, nettoyeur portable interne et base en tôle inox réduisant l'adhérence des poussières
• Protection multi-couche des axes (soufflets double couche en X/Y, annulaire en Z) formant un labyrinthe en tôle pour éviter la contamination des guides linéaires

Cas d'application
Conçu pour l'usinage haute précision et haute efficacité du graphite, des céramiques vertes, des composites en fibre de carbone et d'autres matériaux durs et fragiles ou difficiles à usiner, ainsi que des métaux.

Paramètres techniques (tableau)
Item - UGC-1200A｜B｜C - Unite
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Caractéristiques / Spécifications techniques

• Modèle : UGC-1200 (variantes : UGC-1200A/B/C)
• Course X/Y/Z : 800 × 1200 × 300 mm
• Dimension table : 850 × 1250 mm
• Charge maximale table : 1000 kg
• Diamètres de broche disponibles : Φ100, Φ120, Φ150 mm
• Vitesse max broche (courte durée) : 40 000 / 30 000 / 20 000 tr/min (selon variante)
• Vitesse max broche (longue durée) : 32 000 / 24 000 / 16 000 tr/min (selon variante)
• Puissance nominale broche : 6 / 7,5 / 20 kW (selon variante)
• Avance rapide (X/Y/Z) : 24 m/min
• Vitesse d'avance max (X/Y/Z) : 10 m/min
• Précision de positionnement (X/Y/Z) : 0,003 mm
• Répétabilité (X/Y/Z) : 0,002 mm
• Magazine d'outils : type disque ou type chaîne selon variante
• Capacité d'outils : Non-ultrasonique : 24/24/40 ; Ultrasonique : 24/24/20 (selon variante)
• Poids total (avec accessoires) : 11 000 kg
• Dimensions machine (L×W×H) : 2 990 × 3 770 × 2 900 mm
• Contrôleur CNC : SIEMENS 828D-280
• Protection : protection à trois couches avec multiples mesures d'étanchéité pour axes, magazine d'outils, armoire électrique et broche
