Chromatographe GC energyMEDOR®

pour composés soufrésde gaz industrielde process

Aperçu

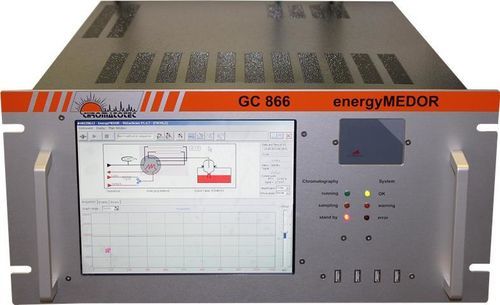

L'energyMEDOR® est un chromatographe en phase gazeuse automatique et isotherme dédié à l'analyse des composés soufrés (H2S, mercaptans et sulfures) dans des matrices gazeuses. Deux versions sont disponibles : energyMEDOR® ppm pour les mesures en ppm et energyMEDOR® ppb pour les mesures en ppb.

Application
Analyse et surveillance en ligne et en continu des composés sulfurés dans le gaz naturel et les gaz industriels, y compris H2S, mercaptans, THT et soufre total. Convient pour la surveillance des procédés d'odorisation et le contrôle de sécurité dans la distribution et le traitement du gaz.

Principe

• Injection en boucle par vanne automatique pour un échantillonnage reproductible
• Détection par réaction gaz–liquide spécifique aux composés soufrés
• Détecteur spécifique au soufre avec interférences minimales
• Durée de vie du détecteur supérieure à 10 ans en conditions normales d'utilisation

Caractéristiques

• Échantillonnage en ligne continu pour une surveillance en temps réel
• Pas d'interférence des composés non soufrés
• Instrument nécessitant peu d'entretien avec longue durée de vie du détecteur
• Validation automatique des résultats par tube de perméation interne
• Alarmes de seuil configurables (Haut/Bas) pour les procédés d'odorisation

Logiciel VISTACHROM®

• Surveillance à distance et contrôle des injections
• Traçabilité complète avec archivage des résultats embarqué
• Configuration QC et gestion des alarmes de seuil
• Export des données et intégration : MODBUS / MGS1 / 4-20 mA / 0-10 V

Normes, agréments et certifications

• ASTM D7493 – 08
• ATEX ou IECEx : Zone 1 et 2 – II 2 G Ex pxb IIC T4 Gb
• ATEX ou IECEx : Zone 1 et 2 – IIB+H2 T4 Gb
• GOST-R

Caractéristiques techniques

• Limites de détection : H2S : 0,1 ppm (0,1417 mg/m3), mercaptans : 0,1 ppm ; H2S : 5 ppb (7,0 µg/m3), mercaptans : 5 ppb
• Plage de détection : 0/10 ou 0/100 ou 0/1000 (ppb ou ppm)
• Écart-type relatif (RSD) : RSD < 3% sur concentration sur 48 h ; RSD < 0,5% sur le temps de rétention sur 48 h
• Résultats / Ordinateur embarqué : Ordinateur embarqué sous Windows® avec écran LCD ; stockage SSD 32 GB ; protocole MODBUS inclus en standard
• Temps de cycle : H2S/MM/EM : 300 s ; H2S, mercaptans1, THT : 720 s ; H2Sn, mercaptans1, THT : 900 s ; H2S, mercaptans2, THT : 1200 s
• Linéarité : R² > 0,995 pour tous les composés
• Alimentation gaz / Pneumatique : Gaz vecteur : air sec ou N2 (3 bar) : < 4 ml/min ; utiliser N2 si THT est présent ; étalonnage interne : 50 ml/min pour la gamme ppm ; entrée d'échantillon : 1 bar ; vanne pneumatique : 90 ml/commutation
