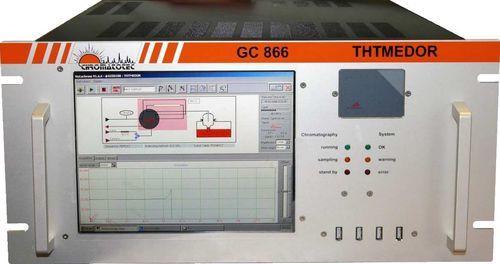

Chromatographe GC THT MEDOR®

en phase gazeusepour analyse de gazde process

Spécifications techniques

• Limites de détection :

  • modèle ppm – 1 mg/m3
  • modèle ppb – 0,3 mg/m3
• Plage de détection :

  • modèle ppm – 1 à 50 mg/m3
  • modèle ppb – 0,3 à 3,0 mg/m3 (plages ajustables selon application)
• Écart type relatif :

  • RSD < 2 % sur concentration sur 48 h
  • RSD < 0,6 % sur temps de rétention sur 48 h
• Résultats et informatique :

  • Ordinateur embarqué Windows® avec écran LCD
  • Mémoire SSD 128 Go
• Linéarité :

  • 0,995 pour tous les composés
• Temps de cycle :

  • THT et TBM 180 s (flux unique)
  • THT et TBM 240–300 s (multi-flux)
• Alimentation gazeuse :

  • Gaz vecteur : N2 à 3 bar — 10 ml/min
  • Calibration interne (option) : 50 ml/min
  • Entrée d'échantillon : 1 bar — 160 ml/min
  • Consommation vanne pneumatique : 90 ml par commutation

Mesure d'odeur (THT)
Analyse en ligne et contrôle de l'odorisation des gaz grâce à une surveillance spécifique du THT.

Description
THT MEDOR® est un chromatographe en ligne conçu pour la mesure continue du THT dans différentes matrices gazeuses. Il assure un échantillonnage automatique, une validation interne et l'accès distant aux données pour le contrôle industriel des processus d'odorisation.

Versions

• THT MEDOR® ppm — mesure aux niveaux ppm
• THT MEDOR® ppb — mesure aux niveaux ppb

Principe

• Surveillance interne de la pression et de la température
• Injection par boucle d'échantillon via vanne automatique
• Détection par cellule électrochimique spécifique du soufre pour le THT

Caractéristiques

• Échantillonnage en ligne et continu, adapté au contrôle de procédé
• Peu d'interférences avec d'autres composés
• Instrument à faible maintenance — durée de vie du détecteur jusqu'à 10 ans
• Validation automatique des résultats par tube de perméation interne
• Seuils d'alarme configurables (haut / bas) pour les opérations d'odorisation

Logiciel VISTACHROM ®
Le logiciel développé par Chromatotec permet :

• Supervision à distance et contrôle des injections
• Archivage embarqué pour traçabilité complète des résultats
• Configuration QC et gestion des seuils d'alarme
• Export des données : MODBUS / MGS1 / 4-20 mA / 0-10 V

Normes, agréments et certifications

• ASTM
• ATEX et IECEx Zone 1 Groupe IIC T4

Caractéristiques techniques (résumé)

• Détecteur : cellule électrochimique spécifique au soufre pour le THT
• Limites de détection : modèle ppm 1 mg/m3 ; modèle ppb 0,3 mg/m3
• Plage de détection : ppm 1–50 mg/m3 ; ppb 0,3–3,0 mg/m3 (ajustable)
• RSD : <2% (concentration, 48 h) ; <0,6% (temps de rétention, 48 h)
• Ordinateur embarqué Windows® avec LCD ; SSD 128 Go
• Linéarité : 0,995 pour tous les composés
• Temps de cycle : 180 s (flux unique) ; 240–300 s (multi-flux)
• Gaz vecteur : N2 à 3 bar, 10 ml/min
• Débit calibration interne : 50 ml/min (option)
• Entrée d'échantillon : 1 bar, 160 ml/min
• Consommation vanne pneumatique : 90 ml par commutation
• Validation automatique via tube de perméation interne
• Seuils d'alarme modifiables et échantillonnage en ligne continu
