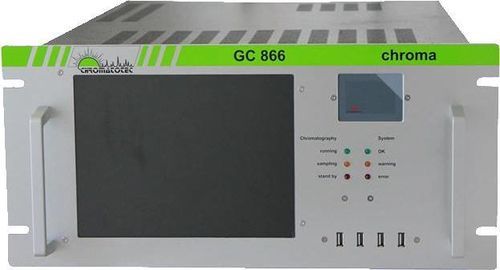

Chromatographe en phase gazeuse chromaS

GCpour analyse de gazpour composés soufrés

Présentation
ChromaS est un chromatographe en phase gazeuse isotherme automatisé en ligne, conçu pour l'analyse et la surveillance en continu des composés soufrés (H2S, COS, CS2, SO2, RSH). La détection est assurée par un détecteur photométrique à double flamme spécifique au soufre (double FPD), permettant une sensibilité en traces au niveau ppb pour des applications industrielles et pour la surveillance de l'air ambiant.

Principe

• Échantillonnage continu et ininterrompu
• Injection de l'échantillon dans une colonne GC pour séparation chromatographique
• Four contrôlé pour sélection isotherme de la température adaptée à l'application
• Détection par détecteur photométrique à double flamme spécifique au soufre

Caractéristiques principales

• Conception à double flamme pour éviter l'extinction et garantir une réponse sélective au soufre
• Linearisation et étalonnage automatiques des composés
• Identification des composés basée sur le temps de rétention (profil d'élution)
• Validation automatique des données intégrée via une tubulure de perméation interne

Logiciel VISTACHROM ®

• Surveillance et contrôle à distance
• Traçabilité complète via archivage des chromatogrammes, résultats et contrôles qualité
• Configuration et gestion des alarmes de seuil
• Export des données via MODBUS / MGS1 / 4-20 mA / 0-10 V

Normes, approbations & certifications

• Normes référencées : ASTM (répertorié)
• US EPA Méthode TO-15 (répertorié)
• US EPA Méthode 16 (Total Reduced Sulfur) (répertorié)

Spécifications techniques (détaillées)

• Composés analysés :
  • H2S, Me-SH, Et-SH, Isopropyl-SH, N-propyl-SH, 2-butyl-SH, Terbutyl-SH
  • DMS, DES, DMDS
  • COS, CS2
  • SO2, RSH et autres espèces soufrées
• Limites de détection :
  • 4 ppb pour les composés à soufre double (ex. DMDS, CS2)
  • 7 ppb pour les composés à soufre simple (ex. H2S, DMS)
• Plage de détection :
  • Plage basse : 4 ppb à 5 ppm
  • Plage haute : 100 ppb à 100 ppm
• Précision / Reproductibilité :
  • RSD < 5% sur concentration sur 24 h
  • RSD < 1% sur le temps de rétention sur 24 h
• Résultats & gestion des données :
  • Stockage complet des chromatogrammes et résultats
  • Horodatage individuel de chaque date et heure d'analyse
• Temps de cycle :
  • Temps de cycle standard : 10 minutes
  • Temps de cycle plus courts possibles selon l'application
• Alimentation en gaz & débits :
  • Gaz vecteur : Air ou N2 à 3 bar (env. 5 mL/min) via connexion 1/8"
  • Entrée d'échantillon : -1 bar ou pression ambiante (via pompe d'échantillonnage)
  • Gazes détecteur : H2 à 2 bar (env. 70 mL/min) 1/8" ; Air à 3 bar (env. 80 mL/min) 1/8"
  • Commutation des vannes pneumatiques : 90 mL/min
• Détecteur : Détecteur photométrique à double flamme spécifique au soufre (double FPD) pour éviter l'extinction et assurer une réponse sélective au soufre

Caractéristiques techniques

• Nom / modèle : ChromaS
• Type d'analyseur : Chromatographe en phase gazeuse isotherme automatique avec GC-FPD
• Analyses : Composés soufrés individuels (de l'échelle ppb au % selon configuration)
• Limites de détection : jusqu'à 4 ppb (composés soufrés doubles) et 7 ppb (composés soufrés simples)
• Temps de cycle typique : 10 minutes (dépend de l'application)
• Export de données : MODBUS, MGS1, analogique 4-20 mA / 0-10 V
• Logiciel : VISTACHROM ® pour surveillance à distance, archivage et alarmes
• Normes référencées : ASTM, US EPA TO-15, US EPA Méthode 16
