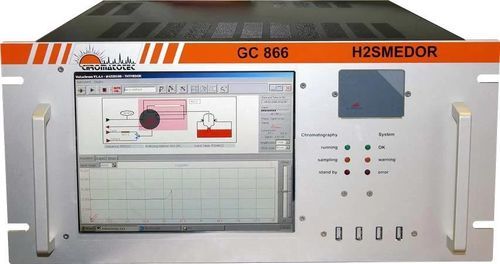

Analyseur de soufre H2S/TOS TS MEDOR®

de gazde sulfure d'hydrogènepour environnement dangereux

Vue d'ensemble du produit
Le H2S/TOS TS MEDOR® est un autoGC-ED (détecteur MEDOR® à cellule humide électrochimique) conçu pour l'analyse et la surveillance en continu de l'hydrogène sulfuré (H2S), du soufre organique total (TOS) et du soufre total (TS). Différentes configurations sont disponibles selon l'application et la plage de concentration (ppb et ppm).

Principe

• Échantillonnage automatique par boucle
• Injection automatique de la boucle sur colonne capillaire métallique
• Chromatographe en phase gazeuse isotherme
• Détection de tous les composés élutant de la colonne par le détecteur MEDOR® : détecteur à cellule humide électrochimique, spécifique au soufre (SSD)
• Signal fourni par la réaction électrochimique entre l'électrolyte de la cellule humide et les composés sulfurés
• Conforme à la norme ASTM D 7493-14 (mesure en ligne par GC et détection électrochimique)
• Compatible avec ASTM D 5504-20 (méthode alternative par chimiluminescence)

Spécifications techniques

• Limites de détection : version ppb : 5 ppb H2S (7 μg/m3) ; version ppm : 0,1 ppm H2S (0,1417 mg/m3)
• Plage de détection : sélectionnable 0/10, 0/100 ou 0/1000 (ppb ou ppm) ; mesure en faible % possible avec vanne d'échantillonnage HC
• Écart-type relatif (RSD) : < 3 % sur concentration sur 48 h ; < 0,6 % sur temps de rétention sur 48 h
• Résultats / Sorties : stockage matériel ; protocole de communication MODBUS (option) ; sorties 4-20 mA (option)
• Linéarité : R2 ≥ 0,995 pour les composés testés
• Temps de cycle : ~2 min pour H2S/TS en basse plage (0–3 ppm) ; ~5 min pour plages supérieures
• Alimentation en gaz : gaz vecteur : air sec ou N2 (3 bar) à 5 ml/min ; CALIB continu 50 ml/min (option) ; CALIB validation ~250 ml/min (option) ; consommation vanne pneumatique 90 ml par commutation

Points clés

• Surveillance continue avec échantillonnage et injection en ligne automatiques
• Performances analytiques : détection spécifique au soufre, linéaire et très sensible ; validation automatique par injection d'étalon ; stabilité long terme grâce au détecteur installé en réservoir
• Maintenance minimale : durée de vie prolongée du détecteur avec électrolyte (jusqu'à 10 ans) ; faible consommation de gaz (réductible en option) ; stockage de données >10 ans ; pas de bouteilles nécessaires grâce au tube d'étalonnage interne et aux générateurs de gaz
• Contrôle automatique du procédé avec système intelligent et niveaux d'alarme configurables et interactifs
• Logiciel VISTACHROM Chromatotec® : surveillance à distance et contrôle des injections ; traçabilité complète avec archivage embarqué des résultats et chromatogrammes

Configurations

• Configuration ppb pour surveillance de traces (équivalent 0–1 ppm)
• Configurations ppm disponibles pour 0–10, 0–50 et 0–100 ppm
• Mesure en faible % possible avec vanne d'échantillonnage HC

Normes, agréments et certifications

• Conforme à ASTM D 7493-14
• Conforme à ASTM D 5504-20 (méthode alternative)
• Certifications ATEX et IECEx pour utilisation en atmosphères dangereuses (Zone 1, groupe IIC, T4)
• Certification GOST disponible pour les modèles concernés

Caractéristiques techniques

• Type de détecteur : détecteur MEDOR® à cellule humide électrochimique (spécifique au soufre)
• Limites de détection : 5 ppb (version ppb) / 0,1 ppm (version ppm)
• Plages de détection sélectionnables : 0/10, 0/100, 0/1000 (ppb ou ppm)
• Temps de cycle : typiquement 2 min pour basse plage (0–3 ppm) ; 5 min pour plages supérieures
• Linéarité : ≥ 0,995
• RSD : < 3 % concentration (48 h) ; < 0,6 % temps de rétention (48 h)
• Gaz vecteur : air sec ou N2, 3 bar, 5 ml/min
• Débits d'étalonnage (options) : continu 50 ml/min ; validation ~250 ml/min
• Communications : MODBUS optionnel, sorties 4-20 mA optionnelles
• Conformité : normes ASTM, ATEX/IECEx, GOST (selon application)
