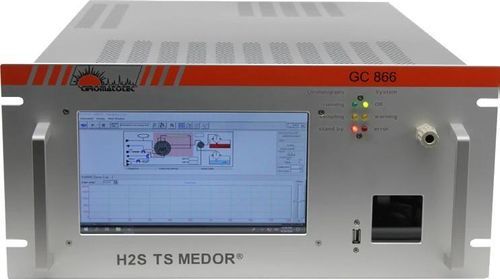

Chromatographe GC H2S MEDOR®

en phase gazeusepour analyse de gazde gaz industriel

Présentation
Chromatographe en phase gazeuse en ligne pour la surveillance continue du sulfure d'hydrogène (H2S) et d'autres composés soufrés dans les flux de gaz industriels et environnementaux. Disponible en configurations ppm et ppb pour la surveillance de traces et les contrôles réguliers.

Spécifications techniques

• Limites de détection : H2S jusqu'à 0,1 ppm (0,1417 mg/m3) ; option configuration ppb
• Plages de mesure : sélectionnable 0/10, 0/100, 0/1000 (ppb ou ppm) ; plage en % avec vanne de boucle interne
• Répétabilité/Stabilité : écart type relatif ≤ 5 % sur concentration (24 h) ; RSD ≤ 1 % et SD < 1 s sur temps de rétention (24 h)
• Linéarité : > 0,995
• Durée du cycle : 120 s (0–3 ppm) ; 300 s (plages supérieures)
• Électronique : ordinateur embarqué Windows® avec écran LCD, 128 Go SSD ; MODBUS RTU en standard, télécommande Ethernet
• Alimentation en gaz / Pneumatique : transporteur air sec ou N2 (3 bar) <4 ml/min ; étalonnage interne 50 ml/min (plage ppm) ; entrée échantillon 1 bar, débit échantillon 160 ml/min ; vanne pneumatique 90 ml par commutation
• Versions : H2S MEDOR® ppm et H2S MEDOR® ppb

Sulfure d'hydrogène
Analyseur dédié à la surveillance en ligne continue du sulfure d'hydrogène (H2S) dans diverses matrices.

Description
H2S MEDOR® est un chromatographe en phase gazeuse en ligne conçu pour l'analyse du H2S. Deux configurations instrumentales couvrent les niveaux de mesure en ppm et en ppb.

Principe

• Surveillance interne de la pression et de la température
• Injection automatique par vanne de la boucle d'échantillonnage
• Détection du H2S par cellule électrochimique spécifique au soufre

Caractéristiques

• Échantillonnage et analyse en continu en ligne
• Peu d'interférences par d'autres composés
• Détecteur faible entretien et longue durée de vie (jusqu'à 10 ans)
• Validation automatique des résultats par tube de perméation interne
• Seuils d'alarme configurables (haut/bas) pour le contrôle des processus

Logiciel VISTACHROM®

• Surveillance à distance et contrôle des injections
• Archivage embarqué pour traçabilité et contrôle qualité
• Export de données via MODBUS, MGS1, 4-20 mA, 0-10 V

Normes, approbations et certifications
Inclut références ASTM et, le cas échéant, certification ATEX / IECEx pour zone Ex 1 (groupe IIC T4).

Résumé des données techniques

• Modèle : H2S MEDOR®
• Limite de détection H2S : jusqu'à 0,1 ppm (0,1417 mg/m3)
• Plages de mesure : 0/10, 0/100, 0/1000 (ppb/ppm) ou % avec vanne de boucle interne
• Durée du cycle : 120 s (0–3 ppm) ; 300 s (plages supérieures)
• Ordinateur embarqué : Windows® intégré, écran LCD, 128 Go SSD
• Communications : MODBUS RTU, Ethernet, 4-20 mA, 0-10 V, MGS1
• Alimentation en gaz : transporteur air sec ou N2 (3 bar) <4 ml/min ; débit échantillon 160 ml/min
