Capteur LIDAR 3D AlphaAir 6

légerpour topographiede cartographie

Présentation

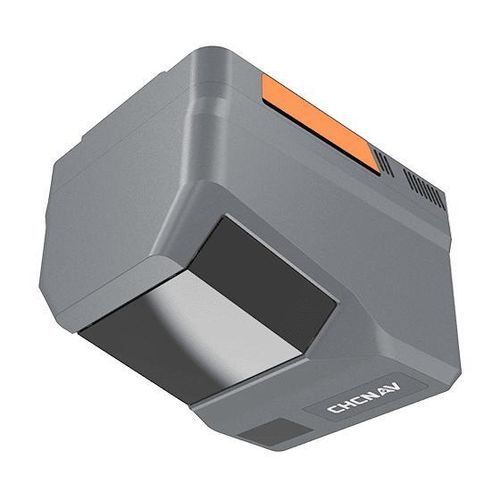

Le CHCNAV AlphaAir 6 (AA6) est un système LiDAR aéroporté combinant un scanner prismatique longue portée, une IMU de haute précision et des modes d'imagerie commutables 100/25 MP pour la cartographie et les levés aériens sur plateformes UAV et aéronefs pilotés. Conçu pour les terrains complexes à fort relief, il couvre typiquement 100–600 m AGL et présente une capacité de mesure maximale jusqu'à 2 100 m.

Points principaux

• Scanner prismatique longue portée : jusqu'à 2 100 m (80 %) ; exploitation typique 100–600 m AGL.
• IMU haut de gamme : stabilité de biais ≈ 0,3°/h, échantillonnage 500 Hz pour une navigation inertielle précise.
• Débit de points : jusqu'à 1 000 000 pts/s à 120 m AGL (≈220 pts/m²) et 200 000 pts/s à 400 m AGL (≈13 pts/m²).
• Imagerie commutable : 100 MP (12288 × 8192) ou 25 MP (6144 × 4096) sur capteur CMOS 4/3", FOV 74°, focale 12 mm.
• Conception intégrée ultralégère : poids 1,35 kg, permettant une endurance accrue et une couverture efficace (ex. : jusqu'à 50 min et ~15 km² par mission sur CHCNAV X500).
• Interfaces ouvertes et support d'intégration pour multirotors, voilure fixe et avions pilotés.

Avantages et performances

• Cartographie fiable en terrain accidenté grâce à la combinaison laser longue portée / IMU haute précision.
• Traitement d'onde RWP 5e génération en temps réel avec capacité multipériode pour améliorer l'exhaustivité du nuage de points et résoudre les retours multiples en conditions de PRR élevé.
• Modes d'imagerie flexibles pour optimiser la GSD et la sensibilité selon l'altitude et la mission.
• Package intégré et léger augmentant l'endurance de vol et la surface couverte par sortie.
• Mémoire interne 512 Go et débits élevés pour acquisitions volumineuses.

Cas d'utilisation

• Topographie et levés aériens en terrain complexe
• Inventaire forestier et estimation de biomasse
• Cartographie de routes, autoroutes et ouvrages d'art
• Inspection de corridors de lignes électriques
• Intervention d'urgence et cartographie rapide

Caractéristiques techniques

• Scanner laser : Portée 2 100 m (80 %), 960 m (10 %) ; Taux d'impulsions : jusqu'à 2 000 000 impulsions/s ; FOV : 90° ; Retours : jusqu'à 16.
• Imagerie : Résolution 25 MP (6144 × 4096) ou 100 MP (12288 × 8192) ; FOV 74° ; Focale 12 mm ; CMOS 4/3".
• Positionnement : GNSS : prise en charge constellation complète ; IMU : 500 Hz ; Précision cible : < 5 cm H / < 5 cm V.
• Environnement : Température de fonctionnement : -20 °C à +50 °C ; Indice de protection : IP64.
• Physique : Poids : 1,35 kg ; Dimensions : 155 mm × 120 mm × 129 mm.
• Performances : Mémoire interne : 512 Go ; vitesses de transfert prises en charge jusqu'à 200 MB/s.
