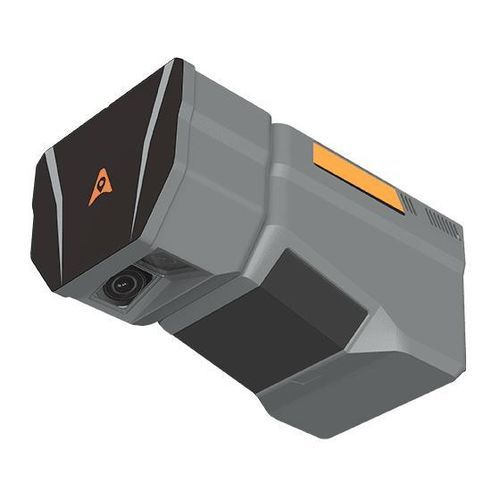

Capteur LIDAR haute résolution AlphaAir 6 Dual

légerde petite dimensionindustriel

Présentation
Le CHCNAV AlphaAir 6 Dual (AA6D) est un système LiDAR aéroporté conçu pour la cartographie aérienne haute résolution sur terrains complexes et à fort relief. Il combine balayage laser prismatique longue portée, IMU haute performance et double capteur CMOS APS‑C pour offrir portée étendue (jusqu’à 2 100 m), nuages de points denses et imagerie ultra‑large. Des interfaces ouvertes permettent l’intégration sur plateformes multirotor et avion à voilure fixe.

Points forts

• Balayage laser longue portée : jusqu’à 2 100 m (80 %) et 960 m (10 %) ; FOV du scanner 90° ; jusqu’à 16 retours.
• Débit de points élevé : capacité du scanner jusqu’à 2 000 000 pts/s ; densités opérationnelles typiques jusqu’à 1 000 000 pts/s à 120 m AGL (~220 pts/m²).
• Double imagerie APS‑C : 26 Mpx × 2 (6252 × 4168), FOV 110°, focale 16 mm.
• Conception légère : 1,85 kg avec stockage remplaçable sur le terrain et transfert de données rapide.

Avantages et performances

• Portée étendue + IMU haut de gamme : mesures fiables jusqu’à 2 100 m et stabilité de dérive IMU ≈0,3°/h pour un positionnement précis en terrain difficile.
• Meilleure qualité du nuage de points : traitement d’ondelettes RWP 5e génération et algorithmes multi‑période pour une meilleure séparation des retours et une exhaustivité des données accrue.
• Imagerie grande surface : deux capteurs APS‑C (FOV 110°) augmentent la couverture et l’efficacité opérationnelle par rapport à une seule caméra.
• Prêt à l’emploi : format compact de 1,85 kg, indice IP64, fonctionnement −20 °C à +50 °C, mémoire interne 512 Go et déchargement rapide des données.

Cas d'utilisation

• Topographie et levés de terrain
• Études forestières et analyse de la canopée
• Cartographie routière et autoroutière
• Inspection de corridors de lignes électriques
• Cartographie pour intervention d’urgence

Description détaillée
Le AA6D associe un laser prismatique longue portée, une IMU 500 Hz de haut niveau et le RWP 5e génération pour produire des nuages de points denses et complets entre ~100 et 600 m AGL. Les deux caméras APS‑C fournissent une imagerie grand angle synchronisée avec les données LiDAR. Les protocoles d’interface ouverts facilitent l’intégration sur multirotors et avions à voilure fixe, tandis que le format léger et le stockage remplaçable sur le terrain permettent des missions longues et des retours rapides en exploitation.

Caractéristiques / spécifications techniques

• Scanner laser : portée 2 100 m @80 %, 960 m @10 % ; capacité jusqu’à 2 000 000 pts/s ; FOV 90° ; retours : jusqu’à 16.
• Performances nuage de points : 1 000 000 pts/s à 120 m AGL (~220 pts/m²) ; 200 000 pts/s à 400 m AGL (~13 pts/m²) ; traitement RWP 5e génération en temps réel.
• Imagerie : 26 Mpx × 2 (6252 × 4168) ; FOV 110° ; focale 16 mm ; capteurs CMOS APS‑C.
• Positionnement : GNSS multi‑constellation ; IMU 500 Hz ; stabilité de dérive IMU ≈0,3°/h ; précision système < 5 cm H / < 5 cm V (selon configuration).
• Environnemental : fonctionnement −20 °C à +50 °C ; indice de protection IP64.
• Physique : poids 1,85 kg ; dimensions 223,5 mm × 120 mm × 129 mm.
• Stockage & transferts : mémoire interne 512 Go ; transfert jusqu’à 200 Mo/s ; cartes de stockage remplaçables.
