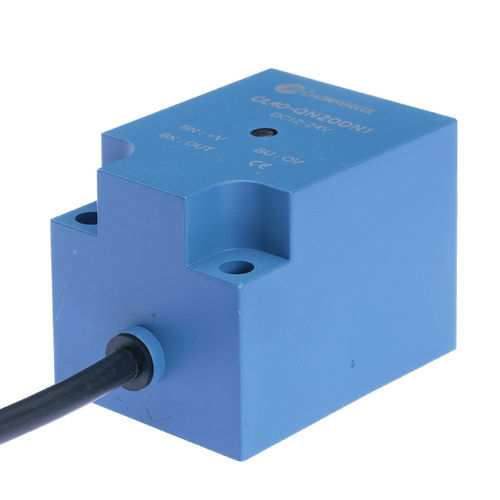

Capteur de proximité inductif CL40-QN20DN1
carréavec fonction de commutationNPN

Capteur de proximité inductif - CL40-QN20DN1 - CHANKO SENSOR - carré / avec fonction de commutation / NPN
Capteur de proximité inductif - CL40-QN20DN1 - CHANKO SENSOR - carré / avec fonction de commutation / NPN
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
carré
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en plastique, en PVC
Niveau de protection
IP67
Autres caractéristiques
3 fils
Longueur

57 mm
(2,24 in)

Largeur

40 mm
(1,57 in)

Plage de mesure

2 cm
(0,79 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation
  • Référence : CL40-QN20DN1
  • Série : capteurs de proximité CL40
  • Principe de détection : inductif (pour cibles métalliques)
  • Forme du boîtier : carrée
  • Dimensions : 40 × 40 × 57 mm


Principales caractéristiques
  • Type de produit : standard
  • Distance de détection : 20 mm
  • Longueur du câble : 2 m
  • Direction de détection : frontale
  • Fréquence de réponse : 160 Hz
  • Temps de réponse : 3 ms
  • Cible standard : fer 60 × 60 × 1 mm
  • Hystérésis : ≤ 10 % de la distance de détection
  • Dérive en température : ±10 % par rapport à +23 °C dans la plage -25 à +70 °C


Mécanique / Électrique
  • Sortie : NPN NO (normalement ouvert)
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Connexion : câble moulé
  • Type de signal : commutation
  • Montage : non encastré
  • Indice de protection : IP67
  • Consommation : < 15 mA
  • Courant de charge : < 100 mA
  • Indicateur : LED de sortie rouge
  • Circuits de protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : variation de la distance de détection ±1 % pour ±15 % d'écart d'alimentation
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Resistance aux chocs : 500 m/s², 3 fois par axe X, Y, Z
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Poids : env. 198 g
  • Matériaux : boîtier ABS résistant à la chaleur ; câble PVC


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C
  • Objets détectés : objets métalliques


Accessoires
  • Certificat


Caractéristiques techniques
  • Modèle : CL40-QN20DN1
  • Type : standard
  • Principe de détection : inductif
  • Distance de détection : 20 mm
  • Dimensions : 40 × 40 × 57 mm
  • Longueur de câble : 2 m
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Consommation : <15 mA
  • Courant max de charge : <100 mA
  • Protection : IP67
  • Temps de réponse : 3 ms
  • Température de fonctionnement : -25 à +70 °C
  • Matériaux : boîtier ABS résistant à la chaleur, câble PVC
  • Poids : env. 198 g

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de CHANKO SENSOR
Plus d'informations sur le site de CHANKO SENSOR

Autres produits CHANKO SENSOR

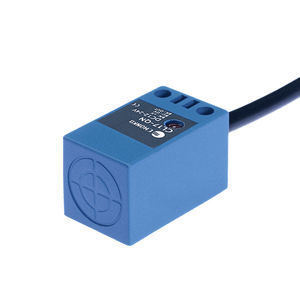

CL Series Square Inductive Proximity Sensor -
