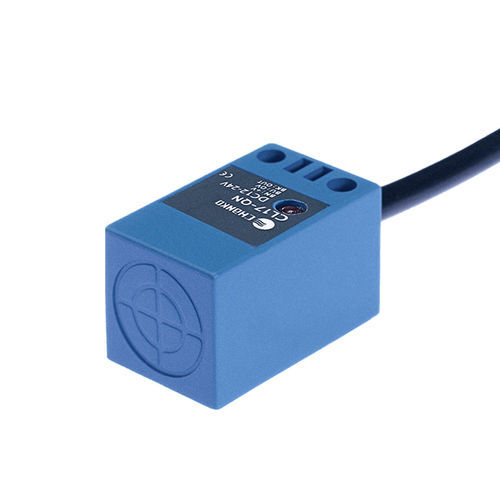

Capteur de proximité inductif CL17-QN5DN1carréNPNnon-noyé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- carré
- Signal de sortie
- NPN
- Montage
- non-noyé
- Matériau
- en plastique, en PVC
- Autres caractéristiques
- 3 fils
- Longueur
30 mm
(1,18 in)- Largeur
17 mm
(0,67 in)- Plage de mesure
0,5 cm
(0,2 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Présentation
Caractéristiques techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Applications recommandées
Caractéristiques / récapitulatif technique
- Série : capteurs de proximité inductifs CL17
- Type : capteur inductif carré standard
- Distance de détection : 5 mm
- Dimensions : 17×17×30 mm
- Sortie : NPN normalement ouvert (NO)
Caractéristiques techniques
- Longueur de câble : 2 m (câble moulé)
- Direction de détection : avant
- Fréquence de commutation : 500 Hz
- Temps de réponse : 1 ms
- Objets détectables : objets métalliques (objet standard : fer 17×17×1 mm)
- Hystérésis : <10 % de la distance de détection
- Dérive thermique : ±10 % dans la plage -25 à +70 °C (réf. +23 °C)
- Matériaux : boîtier ABS thermorésistant ; câble PVC
- Accessoires : certificat de conformité
Paramètres mécaniques / électriques
- Tension d'alimentation : DC 12–24 V
- Câblage : trois fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : commutation
- Mode de fonctionnement : normalement ouvert
- Montage : non encastré
- Consommation : <15 mA
- Indicateur : LED rouge de sortie
- Circuits de protection : protection contre les courts-circuits et surtensions
- Influence de la tension : variation de la distance <±1 % pour ±15 % d'écart d'alimentation
- Courant de charge : <100 mA
- Résistance d'isolement : >50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s² X/Y/Z, 3 fois
- Tension d'essai : AC 1000 V 50/60 Hz 1 min
- Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm X/Y/Z 2 h
- Poids : env. 58 g
Environnement d'utilisation
- Température de service : -25 à +70 °C
Applications recommandées
- Production d'électronique 3C
- Systèmes de parking automatisés
- Automatisation logistique et entrepôts
Caractéristiques / récapitulatif technique
- Modèle : CL17-QN5DN1
- Série : CL17
- Distance de détection : 5 mm
- Sortie : NPN NO
- Alimentation : DC 12–24 V
- Indice IP : IP67
- Dimensions : 17×17×30 mm
- Câble : 2 m moulé
- Réponse : 1 ms / 500 Hz
- Matériau : boîtier ABS, câble PVC
- Poids : env. 58 g
