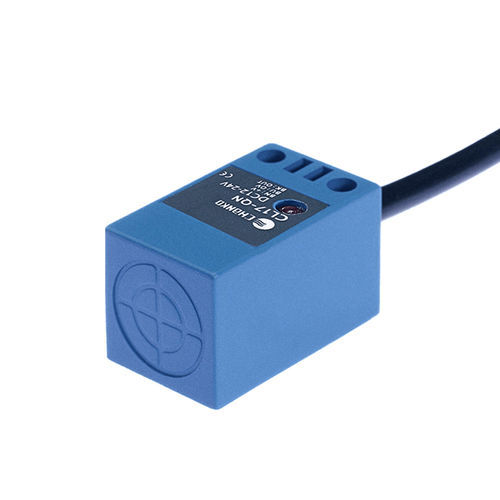

Capteur de proximité inductif CL17-QN8DN1carréNPNnon-noyé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- carré
- Signal de sortie
- NPN
- Montage
- non-noyé
- Niveau de protection
- IP67
- Autres caractéristiques
- 3 fils
- Longueur
34 mm
(1,34 in)- Largeur
17 mm
(0,67 in)- Plage de mesure
0,8 cm
(0,31 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Nom du produit
Principales caractéristiques
Spécifications techniques
Paramètres mécaniques et électriques
Environnement d'utilisation
- Modèle : CL17-QN8DN1
- Série : capteurs de proximité inductifs série CL17
Principales caractéristiques
- Type : standard
- Distance de détection : 8 mm
- Forme : carré
- Principe : inductif
- Dimensions : 17×17×34 mm
- Sortie : NPN, normalement ouverte (NO)
- Longueur de câble : 2 m (câble moulé)
- Indice de protection : IP67
Spécifications techniques
- Objet détecté : métal (pièce d'essai standard : fer 24×24×1 mm)
- Hystérésis / répétabilité : < 10 % de la distance de détection
- Variation en fonction de la température : ±10 % dans la plage -25 à +70 °C (réf. +23 °C)
- Fréquence de réponse : 500 Hz
- Temps de réponse : 1 ms
Paramètres mécaniques et électriques
- Alimentation : DC 12–24 V, 3 fils DC
- Courant consommé : < 15 mA
- Courant de charge max : < 100 mA
- Protections : protection contre les courts-circuits et surtensions
- Résistance d'isolement : > 50 MΩ (DC 500 V)
- Tension d'isolement : AC 1000 V, 1 min
- Résistance aux chocs : 500 m/s², 3 chocs en X/Y/Z
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
- Indicateur : LED de sortie rouge
- Connexion : câble moulé
- Montage : non affleurant (non encastré)
- Poids : env. 58 g
Environnement d'utilisation
- Température de fonctionnement : -25 à +70 °C
