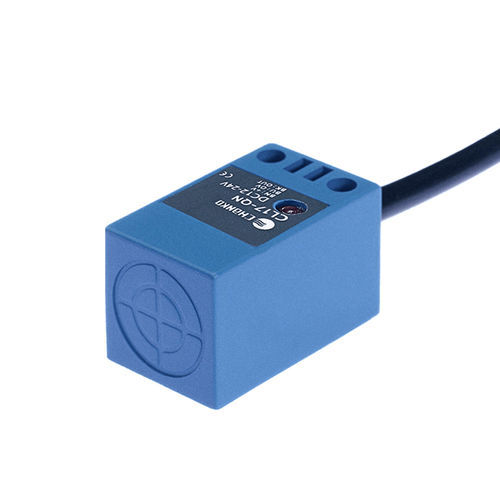

Capteur de proximité inductif CL17-QN5DN1
carréavec sortie à semi-conducteursavec fonction de commutation

Capteur de proximité inductif - CL17-QN5DN1 - CHANKO SENSOR - carré / avec sortie à semi-conducteurs / avec fonction de commutation
Capteur de proximité inductif - CL17-QN5DN1 - CHANKO SENSOR - carré / avec sortie à semi-conducteurs / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
carré
Signal de sortie
avec fonction de commutation, NPN, avec sortie à semi-conducteurs
Connexion électrique
fils nus
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en plastique, en PVC
Niveau de protection
IP67
Autres caractéristiques
3 fils
Longueur

30 mm
(1,18 in)

Largeur

17 mm
(0,67 in)

Plage de mesure

0,5 cm
(0,2 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation du produit
  • Nom du produit : Capteur de proximité inductif série CL17
  • Modèle : CL17-QN5DN1
  • Type : Standard
  • Distance de détection : 5 mm
  • Forme : Carrée
  • Principe de détection : Inductif
  • Dimensions : 17×17×30 mm
  • Sortie : NPN NO


Principales spécifications
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : Avant
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectables : Métaux
  • Accessoires : Certificat de conformité
  • Hystérésis : <10 % de la distance de détection
  • Objet d'essai standard : Fer 17×17×1 mm
  • Dérive en température : Variation <±10 % sur la plage -25 à +70°C (réf. +23°C)
  • Matériaux : Boîtier ABS résistant à la chaleur ; câble PVC


Mécanique / Électrique
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal de commutation
  • Mode de fonctionnement : Normalement ouvert (NO)
  • Montage : Non encastré
  • Consommation : <15 mA
  • Indicateur : LED de sortie rouge
  • Circuits de protection : Protection contre les courts-circuits et surtensions
  • Influence de la tension : Variation de distance <±1 % pour ±15 % d'écart d'alimentation
  • Courant de charge : <100 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 chocs
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
  • Poids : env. 58 g


Environnement d'utilisation
  • Température ambiante : -25 à +70°C


Applications recommandées
  • Industrie électronique (3C)
  • Parkings automatisés
  • Logistique et entreposage


Caractéristiques techniques
  • Série : CL17
  • Distance de détection : 5 mm
  • Principe : Inductif
  • Dimensions : 17×17×30 mm
  • Câble : 2 m (moulé)
  • Sortie : NPN NO
  • Alimentation : DC 12–24 V, 3 fils
  • Indice IP : IP67
  • Temps de réponse / fréquence : 1 ms / 500 Hz
  • Objet : Métal (standard : fer 17×17×1 mm)
  • Matériaux : Boîtier ABS, câble PVC
  • Température de fonctionnement : -25 à +70°C
  • Poids : ~58 g
