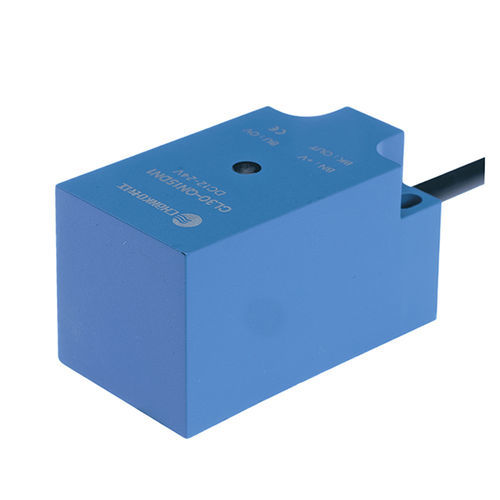

Capteur de proximité inductif CL30-QN10DN1carréNPNDC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- carré
- Signal de sortie
- NPN
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- non-noyé
- Matériau
- en plastique, en PVC
- Autres caractéristiques
- sans contact, 3 fils
- Longueur
57 mm
(2,24 in)- Largeur
30 mm
(1,18 in)- Plage de mesure
1 cm
(0,39 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Nom et série du produit
Présentation
Spécifications techniques
Environnement d'utilisation
Détection et accessoires
Documentation
Matériaux
- Référence : CL30-QN10DN1
- Série : capteurs inductifs de proximité CL30
Présentation
- Type : capteur de proximité inductif standard
- Distance de détection : 10 mm
- Format : carré
- Principe : inductif (détection de métal)
- Dimensions : 30×30×57 mm
- Sortie : NPN normalement ouvert (NPN NO)
- Longueur de câble : 2 m
- Direction de détection : frontal
- Fréquence de réponse : 500 Hz
- Temps de réponse : 1 ms
Spécifications techniques
- Tension d'alimentation : DC 12–24 V (3 fils)
- Connexion : câble moulé
- Indice de protection : IP67
- Type de signal : sortie tout-ou-rien
- Montage : montage non affleurant
- Consommation : <15 mA
- Indicateur : LED de sortie rouge
- Protections : protection contre les courts-circuits et surtensions
- Influence de la tension : variation de détection ±1% pour ±15% d'alimentation
- Courant de charge max : <100 mA
- Résistance d'isolement : >50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², 3 fois par axe X/Y/Z
- Tension d'essai : AC 1000 V 50/60 Hz pendant 1 min
- Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm, 2 h par axe
- Poids : env. 136 g
Environnement d'utilisation
- Température ambiante : -25 à +70 °C
- Dérive de température : ±10% sur -25 à +70 °C (réf. +23 °C)
Détection et accessoires
- Objets détectables : métalliques
- Objet d'essai standard : fer 30×30×1 mm
- Hystérésis : <10% de la distance de détection
- Accessoires : certificat de conformité
Documentation
- Schémas de sortie et plans de cotes disponibles sur la fiche produit (téléchargement)
- Manuel (PDF) et modèle 3D (STP) téléchargeables pour l'installation et la conception
Matériaux
- Boîtier : ABS résistant à la chaleur
- Câble : PVC
