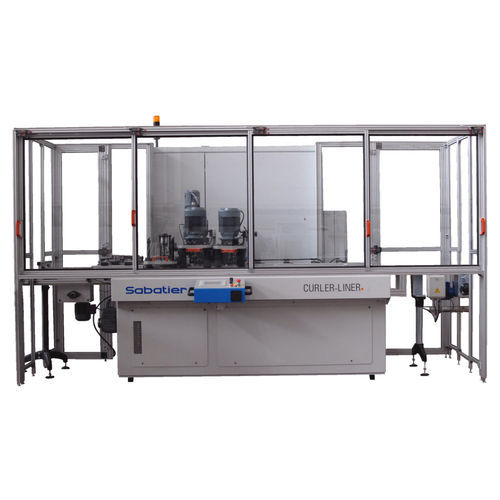

Machine de production de pièces en métal Curler Liner series

à grande vitessemodulaireautomatisée

Vue d'ensemble
Les gammes de machines combinées END-O-MAT et UNIPRESS sont conçues pour la production d'ends à cadence moyenne à élevée pour couvercles, coquilles EO, anneaux et fonds. Les machines réalisent des opérations d'emboutissage, de roulage, de pose de liner et d'emboutissage profond, avec alimentation en feuilles ou bobines selon le modèle. Les machines UNIPRESS prennent en charge le pré-emboutissage, l'emboutissage final, le gaufrage, le panélage et la découpe pour boîtes embouties.

Séries

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

Caractéristiques clés et avantages

• Commande de pointe : Tablette tactile centralisée pour piloter, régler et contrôler toutes les stations. Les paramètres peuvent être enregistrés en recettes. Tous les axes sont synchronisés et entraînés par servomoteurs. Maintenance et diagnostic accessibles depuis la commande. Mode pas-à-pas (inching) pour faciliter la maintenance. Contrôle à distance via VPN disponible.
• Construction modulaire et polyvalente : Architecture modulaire permettant des configurations adaptées (une ou deux stations de roulage, modules liner, mini-ourlet, etc.).
• Mouvement entièrement électrique : Absence d'huile hydraulique et réduction de la consommation électrique (généralement 20–50 % de gain par rapport aux solutions hydrauliques).
• Industrie 4.0 / Services à distance : Assistance à distance, suivi des temps d'arrêt et catalogue de pièces électroniques via l'application web SAB-LINK ; e-catalogue fourni pour l'identification des pièces et l'accès à la documentation technique.

Types de machines (exemples)

• Curler-Liner 1–5L — Production max : 60 epm ; Ø end : 105–198 mm ; Remarques : la cadence dépend de l'épaisseur et de la qualité du matériau ; la même machine peut couvrir plusieurs diamètres et hauteurs ; Company Brand : Sabatier.
• Curler-Liner 5–20L — Production max : voir série ; Ø end : 230–328 mm ; Remarques : la cadence dépend de l'épaisseur et de la qualité du matériau ; Company Brand : Sabatier ; Production max (métrique alternative) : 50 cpm.

Caractéristiques & avantages — Détails supplémentaires

• Tablette centrale avec stockage des recettes et axes synchronisés par servomoteurs pour des réglages reproductibles.
• Architecture modulaire permettant des configurations sur mesure (stations de roulage, têtes de liner, options d'ourlet).
• Technologie d'entraînement électrique pour une consommation réduite et l'élimination de l'huile hydraulique.
• Compatibilité Industrie 4.0 : assistance à distance, surveillance de production et catalogue de pièces électronique (SAB-LINK).

Caractéristiques techniques

• Série END-O-MAT : Production jusqu'à 4 320 epm ; Ø end 50–153 mm ; Force maxi presse 500–1 500 kN ; Courses 175–240 courses/min ; Matériaux anneau/end : acier ou aluminium.
• Série UNIPRESS : Production jusqu'à 1 800 epm ; Ø end 46–225 mm ; Formats rectangulaires 60×40–235×235 mm ; Force maxi presse 800 kN ; Courses 80–225 courses/min ; Épaisseur anneau : Fe 0,14–0,35 mm, Al 0,15–0,35 mm ; Voies : 1–8.
• Exemples Curler / Liner : Production jusqu'à 2 000 epm (Disc Curler, High-Speed Liner) ; diamètres et formats variables selon le type de machine. Les performances dépendent du matériau et de son épaisseur.
