Aperçu du produit
Les systèmes combinés END-O-MAT sont conçus pour la production d'embouts à vitesse moyenne et élevée pour couvercles, coquilles EO, anneaux et fonds. Les machines réalisent l'estampage, le roulage (curling) et la pose de doublure, et acceptent l'alimentation en feuille ou en bobine.

Les machines UNIPRESS sont conçues pour la production de boîtes profondes ainsi que de couvercles, embouts ou coquilles standard. Les étapes possibles incluent l'estampage, le pré-emboutissage, l'emboutissage final, l'embossage, le panélage et la découpe.

Applications

• Formage d'embouts
• Roulage (curling)
• Pose de doublure (lining)
• Soudage de poignées

Gamme (aperçu)
END-O-MAT
Application : Formage d'embouts
Production [epm] : Jusqu'à 4320
Dimensions embout Ø [mm] : 50 – 153
Force presse max. [kN] : 500 – 1500
Nombre de coups [coups/min.] : 175 – 240
Matériau anneau / embout : Acier ou aluminium

UNIPRESS
Application : Formage d'embouts
Production [epm] : Jusqu'à 1800
Dimensions embout Ø [mm] : 46 – 225
Dimensions embout L x l [mm] : 60×40 – 235×235
Force presse max. [kN] : 800
Nombre de coups [coups/min.] : 80 – 225
Matériau anneau / embout : Acier ou aluminium
Épaisseur anneau : Fe 0.14 – 0.35 mm ; Al 0.15 – 0.35 mm
Voies : 1 – 8

Disc Curler
Application : Roulage (curling)
Production [epm] : Jusqu'à 2000
Dimensions embout Ø [mm] : 50 – 153
Matériau anneau / embout : Acier ou aluminium

High-Speed Liner
Application : Pose de doublure (lining)
Production [epm] : Jusqu'à 2000
Dimensions embout Ø [mm] : 46 – 153
Matériau anneau / embout : Acier ou aluminium

Curler Liner Round
Application : Roulage, pose de doublure
Production [epm] : 50 – 200
Dimensions embout Ø [mm] : 105 – 328

Curler Liner Irregular Shape
Application : Roulage, pose de doublure pour formes irrégulières
Production [epm] : 50 – 200
Dimensions embout L x l [mm] : 60×40 – 235×235

Clip Welder Round / Irregular Shape
Application : Soudage de poignées
Production [epm] : 50 – 200 (typ.)
Dimensions embout L x l [mm] : jusqu'à 235×235 (formes irrég.)

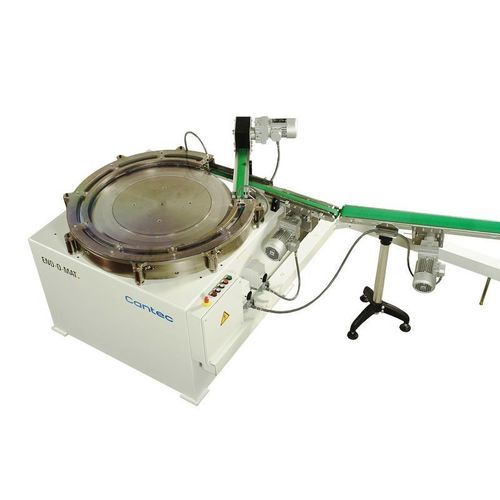

Caractéristiques et avantages – Disc Curler

• Solidité : Conception éprouvée offrant fiabilité de production.
• Générosité : Grand diamètre (plus de 1000 mm) assurant une longue ligne de contact pour le roulage précis des matériaux très fins (DR).
• Simplicité : Segment de curl usiné en une seule pièce pour faciliter les réglages et éviter les problèmes d'alignement ; système d'ajustement radial pour différentes progressions de curl.
• Changement rapide : Conçu pour un changement rapide avec un seul segment de curl et un disque central.

Types de machine (exemple : Disc Curler)
Type de machine : Disc Curler
Production max (exemples) : Dia. 153 mm : 600 epm | Dia. 99 mm : 1500 epm | Dia. 50 mm : 2000 epm
Dimension embout Ø [mm] : 50 – 153
Remarques : Pour embouts/coquilles en acier et aluminium

Opérations incluses et capacités

• Estampage
• Roulage (curling)
• Pose de doublure (lining)
• Pré-emboutissage, emboutissage final, embossage, panélage et découpe (UNIPRESS)
• Options d'alimentation : feuille ou bobine

Caractéristiques / spécifications techniques

• Exemples de séries : END-O-MAT, UNIPRESS, Disc Curler, High-Speed Liner, Curler Liner (rond & irrégulier), Clip Welder
• Plages de production : de 50 epm (machines spéciales) à 4320 epm (série END-O-MAT)
• Plages de diamètres : Ø 46 – 328 mm selon séries (typ. 46–225 mm, 50–153 mm, 105–328 mm)
• Dimensions L x l pour formes irrégulières : 60×40 mm à 235×235 mm (UNIPRESS / machines pour formes irrég.)
• Forces presse max. : typ. 500 – 1500 kN (END-O-MAT), jusqu'à 800 kN (UNIPRESS)
• Nombre de coups : env. 80 – 240 coups/min selon modèle
• Compatibilité matériaux : acier et aluminium
• Exemples d'épaisseurs anneau : Fe 0.14 – 0.35 mm ; Al 0.15 – 0.35 mm
• Voies : configurable 1 – 8 voies sur certains modèles
• Capacités machines : conçues pour la production d'embouts à vitesse moyenne et élevée, boîtes embouties (UNIPRESS), couvercles, coquilles, anneaux et fonds
