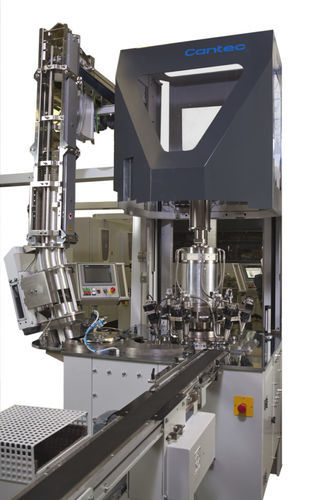

Machine de formage en acier

pour aluminiumà mouvement continuà grande vitesse

Présentation
Les systèmes combinés END-O-MAT sont conçus pour la production à vitesse moyenne et élevée de bouchons, fonds, anneaux et coquilles. Les machines réalisent des opérations d'estampage, de roulage (curling) et d'entoilage (lining) et acceptent une alimentation en feuilles ou en bobines. Les systèmes UNIPRESS ajoutent des opérations multi-étages pour boîtes embouties, incluant estampage, pré-emboutissage, emboutissage final, embossage, panélisation et découpe.

Gamme

• END-O-MAT — Production jusqu'à 4320 epm; Ø des ends: 50–153 mm; Force max. de presse: 500–1500 kN; Coupes: 175–240/min; Matériaux: acier ou aluminium.
• UNIPRESS — Production jusqu'à 1800 epm; Ø des ends: 46–225 mm; End L×W: 60×40–235×235 mm; Force max. de presse: 800 kN; Coupes: 80–225/min; Matériaux: acier ou aluminium; Épaisseur: Fe 0.14–0.35 mm, Al 0.15–0.35 mm; Voies: 1–8.
• Disc Curler — Application: Curling; Production jusqu'à 2000 epm; Ø: 50–153 mm; Matériaux: acier ou aluminium.
• High-Speed Liner — Application: Lining; Production jusqu'à 2000 epm; Ø: 46–153 mm; Matériaux: acier ou aluminium.
• Curler Liner Round — Curling & Lining; Production 50–200 epm; Ø: 105–328 mm; Matériaux: acier ou aluminium.
• Curler Liner Irregular Shape — Curling & Lining; Production 50–200 epm; End L×W: 60×40–235×235 mm.
• Clip Welder Round — Soudage d'anse; Production 50–200 epm.
• Clip Welder Irregular Shape — Soudage d'anse; Production 50 epm; End L×W jusqu'à 235×235 mm.

Caractéristiques et avantages (High-Speed Liner)

• Haute vitesse : jusqu'à 2000 ends/coquilles/bouchons par minute pour le High-Speed Liner.
• Fiabilité : conception rotative éprouvée assurant une grande disponibilité en production continue.
• Flexibilité : entraînement d'outil superposé et réglage radial/hauteur du pistolet de lining pour des changements rapides de produit.

Types de machine
High-speed rotary liner — Type de produit : Ends / Shells; Diamètre produit [mm] : 46–153; Production max. [epm]* : Dia. 50: 1000 / 1500 / 2000; Dia. 65: 900 / 1350 / 1800; Dia. 73: 800 / 1200 / 1600; Dia. 83: 750 / 1150 / 1500; Dia. 99: 700 / 1050 / 1400; Dia. 127: 550 / 800 / -; Dia. 153: 360 / 540 / -; Broches / pas : 4 / 6 / 8; Matériau : acier ou aluminium. Images et vidéo de démonstration disponibles pour le high-speed rotary liner.

Caractéristiques techniques

• Applications supportées : formage d'ends, curling, lining, soudage d'anse.
• Diamètres typiques : 46–328 mm selon la série et le type de machine.
• Plages de production : ~50 epm (basse vitesse/formes irrégulières) jusqu'à 4320 epm (END-O-MAT); high-speed liner courant jusqu'à 2000 epm.
• Exemples de force de presse : 500–1500 kN (END-O-MAT); jusqu'à 800 kN (UNIPRESS).
• Matériaux traités : acier et aluminium.
• Exemples d'épaisseurs : Fe 0.14–0.35 mm; Al 0.15–0.35 mm (UNIPRESS).
• Exemples de vitesses : 175–240/min (END-O-MAT); 80–225/min (UNIPRESS).
• Options broches/pas : 4, 6, 8 (rotary liners).
• Alimentation : feuilles ou bobines (END-O-MAT).
• Capacités UNIPRESS : opérations multi-étages pour boîtes embouties et fonds.
