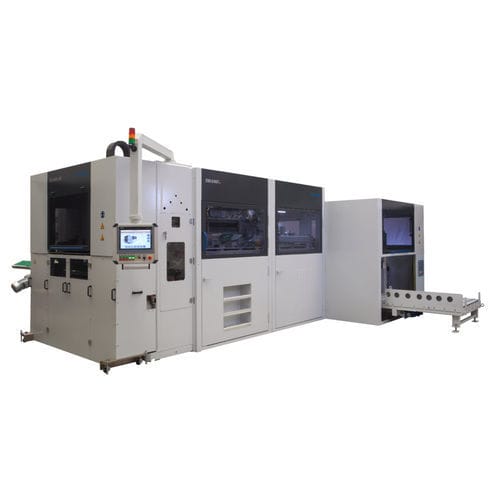

Machine de formage pour boîtes de conserve END-O-MAT series

en acierpour aluminiumà grande vitesse

Aperçu
Les systèmes combinés END-O-MAT et la série UNIPRESS sont conçus pour la production d'opercules, de corps, d'anneaux et de fonds à vitesse moyenne et élevée dans l'industrie de la mise en boîte. Les machines réalisent l'estampage, le pré-emboutissage, l'emboutissage final, le roulage, le matelassage et la découpe, et acceptent l'alimentation en feuilles ou en bobine.

Applications

• Formage d'opercules
• Roulage (curling)
• Pose de joint (lining)
• Soudage d'anses

Formes disponibles

• Ronde
• Forme irrégulière / rectangulaire

Séries et données clés
END-O-MAT
Production [epm] : Jusqu'à 4320
Dimensions des opercules Ø [mm] : 50 – 153
Force de presse max. [kN] : 500 – 1500
Nombre de courses [courses/min.] : 175 – 240
Matériau anneau/opercule : Acier ou aluminium

UNIPRESS
Production [epm] : Jusqu'à 1800
Dimensions des opercules Ø [mm] : 46 – 225
Dimensions L x W [mm] : 60×40 – 235×235
Force de presse max. [kN] : 800
Nombre de courses [courses/min.] : 80 – 225
Matériau anneau/opercule : Acier ou aluminium
Épaisseur anneau : Fe 0.14 – 0.35 ; Al 0.15 – 0.35
Voies : 1 – 8

Disc Curler
Application : Roulage
Production [epm] : Jusqu'à 2000
Dimensions des opercules Ø [mm] : 50 – 153
Matériau anneau/opercule : Acier ou aluminium

High-Speed Liner
Application : Pose de joint
Production [epm] : Jusqu'à 2000
Dimensions des opercules Ø [mm] : 46 – 153
Matériau anneau/opercule : Acier ou aluminium

Curler Liner Round
Application : Roulage, Pose de joint
Production [epm] : 50 – 200
Dimensions des opercules Ø [mm] : 105 – 328

Curler Liner Irregular Shape
Application : Roulage, Pose de joint
Production [epm] : 50 – 200
Dimensions L x W [mm] : 60×40 – 235×235

Clip Welder Round
Application : Soudage d'anses
Production [epm] : 50 – 200
Dimensions L x W [mm] : 60×40 – 235×235

Clip Welder Irregular Shape
Application : Soudage d'anses
Production [epm] : 50
Dimensions L x W [mm] : Jusqu'à 235×235

Caractéristiques techniques

• Opérations : estampage, pré-emboutissage, emboutissage final, embossage, panélisation, découpe, roulage, pose de joint, soudage d'anses
• Alimentation : feuilles ou bobines
• Matériaux traités : acier et aluminium (anneaux/opercules)
• Cadences : de 50 epm jusqu'à 4320 epm selon la série
• Plages de diamètre : env. 46 mm à 328 mm selon la série
• Tailles rectangulaires/irrégulières : jusqu'à 235×235 mm pour certaines séries
• Force de presse max. : environ 500 kN à 1500 kN (selon la série)
• Nombre de courses : plages indiquées par série (ex. 80–240 courses/min selon le modèle)
• Exemples d'épaisseur d'anneau : Fe 0.14–0.35 mm ; Al 0.15–0.35 mm
• Nombre de voies : configurable, ex. 1–8 voies sur certaines configurations UNIPRESS
