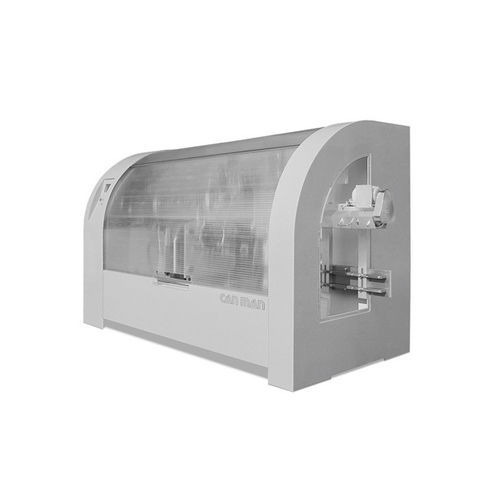

Machine de soudage laser X8 series

semi-automatiquesur piedsde tôles en acier

Aperçu
La soudeuse de corps de boîte façonne les découpes de corps en formes cylindriques et réalise la soudure longitudinale du joint. Le principe de soudage Superwima nécessite un recouvrement minimal de quelques dixièmes de millimètre ; le contrôle du courant de soudage combiné à une pression précise produit une couture écrasée d’environ 1,4× l’épaisseur de la tôle.

Depuis le lancement de la nouvelle génération, les utilisateurs signalent une grande fiabilité et une production économique sur une large gamme de formats et de vitesses. La plate-forme couvre des formats spécialisés basse vitesse jusqu’aux lignes haute performance.

Séries (disponibles / mises en avant sur la page)

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

Caractéristiques & avantages (exemples X8)
Fonctions intelligentes
L’X8 WeldCENTER est une soudeuse compacte conçue pour une exploitation simple, rapide et sûre, avec des coûts d’exploitation réduits grâce à une conception épurée et une moindre usure.

SmartCONTROL
Un PC industriel associé à un logiciel avancé supprime les limites des automates et améliore la gestion et la supervision. L’exploitation se fait via une interface opérateur iPad avec un logiciel intuitif et un accès sans fil mondial pour assistance et transferts de données.

Pacemaker
Inverseur de fréquence statique compact basé sur une technologie de processeur numérique offrant une augmentation de puissance, une utilisation sûre et simple. Peut équiper des soudeuses Can Man automatiques et être utilisé pour moderniser d’autres types et marques.

QuickChange PLUS
Changement de hauteur entièrement automatique (optionnel sur le descendeur) avec entraînement servo linéaire AC, réduisant les composants mécaniques et les pièces d’usure et permettant des changements de hauteur en quelques secondes.

XPlane
Plan de soudage fixe standard sur toutes les soudeuses Can Man, évitant les remises en place chronophages après regrooving ; seuls les éléments modifiés nécessitent un réglage.

Intégration PowerCURE
L’intégration du système de durcissement par induction PowerCURE aboutit à une combinaison soudeuse‑durcisseur compacte ; les corps sont transportés en suspension sur courroies magnétiques en V et la poudre est durcie sur environ un mètre.

Softwire
Le système d’entraînement du fil mesure la vitesse via la tension dans la boucle de fil, évitant les réglages fins après regrooving et prévenant la rupture du fil ; le contrôle d’overlacquering protège davantage le fil.

Système de refroidissement FLUID+
L’ensemble de la machine, y compris la tête de rouleau, est refroidi par un seul fluide en circuit fermé. FLUID+ remplace des systèmes séparés par un échangeur intégré et un fluide de refroidissement dédié.

Soudronic Insights Ready
Tableau de bord basique avec statistiques de production en direct et limitées dans le temps au niveau machine et composant :

• État machine
• Efficacité
• Top 5 des erreurs
• Compteur de production
• Journal des événements

Types de machines (sélection)
(En-tête du tableau)
Machine Type | Production max. [cpm] | Body Diameter [mm] | Body Height [mm] | Sheet Thickness [mm] | Copper Wire Dia. [mm]* | Welding Speed [m/min]* | Format Change [min] | Height Change [mm] | Electrical Mains | Fuse and Power | Water Pressure | Air Pressure and Consumption | Seam Overlap [mm] | Feeder

X8-540 | 80 | 127 – 330 | 50 – 540 | 0.22 – 0.38 | min. 1.38 | 9 – 25 | 20 min | 5 min | 3 x 400 VAC + N + Ground, 50/60 Hz | 3 x 32 A, 20 kVA | 5 bar (absolute) | 6 bar, 30 Nm3/h | min. 0.8 mm | Lift-table feeding system

X8-420 | 80 | 99 – 330 | 50 – 420 | 0.19 / 0.22 – 0.38 | min. 1.38 | 9 – 25 | 20 min | 5 min | 3 x 400 VAC + N + Ground, 50/60 Hz | 3 x 32 A, 20 kVA | 5 bar (absolute) | 6 bar, 30 Nm3/h | min. 0.8 mm | Lift-table feeding system

X8-360 | 120 | 73 – 165 | 50 – 320 (360) | 0.16 – 0.32 | min. 1.38 | 9 – 25 | 20 min | 5 min | 3 x 400 VAC + N + Ground, 50/60 Hz | 3 x 32 A, 20 kVA | 5 bar (absolute) | 6 bar, 45 Nm3/h | min. 0.6 mm | Nonstop downstacker

Options (exemples)

• Marquage tactile / Embossage (marquage triangle pour matières dangereuses, logo ou textures ; disponible pour SOUCAN, COMPACT, X7 et X8)
• Prêt Industrie 4.0 (interface OPC-UA pour transfert de données vers bases/ERP)

Accessoires (exemples)

• Testeur de cône — contrôle de l’expansion conique aux extrémités
• Unité de dressage du rouleau de soudage — profilage pour des coutures régulières
• Soudeuse à froid — soude les embouts du fil cuivre pour éviter le retubage après rupture ou vidage de bobine
• Testeur de dureté de tôle BLTE 1000 / Testeur de ressort — contrôles de dureté et contrôle qualité
• Testeur de bille — vérifie la stabilité/tenue du joint sur toute la longueur
• Coupe-bande STC — prélève bandes sur corps soudés/vernissés pour contrôle qualité ; exemples de formats : Diamètre 45–185 mm (largeur bande 23 mm), Diamètre 99–330 mm (largeur bande 33 mm), Hauteur 320 mm, Épaisseur tôle max. 0.32 mm
• Unité de mesure du diamètre interne — contrôles offline et surveillance des changements de format
• Mesureur de découpes BBM 1250 — contrôles offline pour garantir les tolérances de coupe

Notes
La page documente plusieurs séries et types de machines (SOUCAN, COMPACT, X-series, STW, Semi-Auto). Des tableaux détaillés par série et documents de layout / format-change sont fournis par série.

Spécifications techniques

• Principe de soudage : Superwima — recouvrement minimal de quelques dixièmes de millimètre ; couture écrasée ≈ 1,4× épaisseur de tôle
• Plages de production par série : formats spécialisés basse vitesse jusqu’à lignes haute performance (SOUCAN jusqu’à 900 cpm)
• Exemple de capacité d’épaisseur : ≈0.12 mm jusqu’à 1.50 mm selon la série (plages typiques : 0.12–0.60 mm)
• Plages de diamètre des corps selon séries : ≈45 mm jusqu’à 1500 mm (varie selon la série)
• Plages de hauteur des corps : typique 50 – 950 mm (varie selon la série)
• Diamètres de fil cuivre supportés : options courantes 1.24 / 1.38 / 1.50 mm (certaines séries n’utilisent pas de fil cuivre)
• Vitesse de soudage : plages typiques 3 – 120 m/min selon la série et le modèle
• Alimentation électrique (exemple) : 3 x 400 VAC + N + Terre, 50/60 Hz (ex. X8)
• Puissance (ex. X8) : 3 x 32 A, 20 kVA
• Refroidissement liquide : FLUID+ circuit fermé à fluide unique; pression nominale exemple 5 bar (absolu)
• Air comprimé : exemples 6 bar avec consommation selon modèle (e.g. 30–45 Nm3/h)
• Exemples de changement de format : changement format env. 20 min ; changement de hauteur env. 5 min (selon modèle)
• Recouvrement de couture : valeurs minimales typiques 0.6 – 0.8 mm selon modèle
