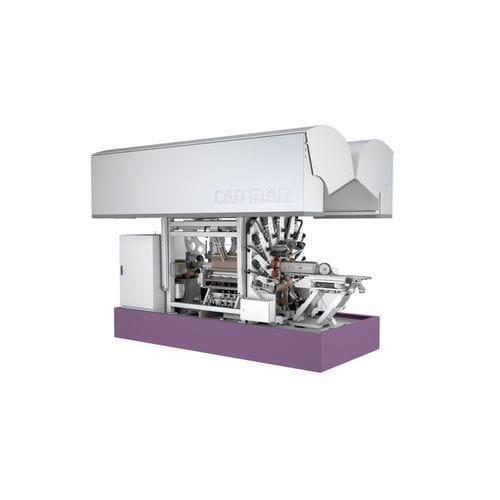

Machine de soudage à la molette X4

automatiquepour acier inoxydablepour acier au carbone

Aperçu
La soudeuse de corps de boîte est une machine centrale des lignes de production de boîtes composées en trois parties. Elle forme les disques de corps et soude le recouvrement longitudinal selon le principe Superwima, qui nécessite seulement quelques dixièmes de millimètre de recouvrement. Le contrôle précis du courant de soudage et la pression adaptée produisent une couture écrasée d'environ 1,4× l'épaisseur de la tôle. La génération actuelle offre une grande disponibilité machine et une production efficace, établissant de nouvelles normes industrielles à l'échelle mondiale.

Applications

• aérosol
• alimentaire/boissons
• industriel

Caractéristiques et avantages (X4)
Changement de format le plus rapide
Les changements de format entièrement automatiques permettent la production économique de petites séries ; les fabricants de petites et moyennes capacités peuvent effectuer des changements auparavant semi-automatiques ou manuels.

Polyvalence
La plage de production couvre des diamètres de corps de 230 mm (petits fûts) à 575 mm (grands fûts) et des épaisseurs de tôle de 0,4 mm à 1,5 mm. Une large gamme de matériaux peut être travaillée, y compris l'acier inoxydable et les surfaces sensibles aux rayures.

Flexibilité
Un jeu de neuf rouleaux diabolo codés par couleur minimise la friction et les risques de rayures et permet de souder n'importe quel diamètre de la plage machine. Les changements de format sont plug-and-play grâce à des attaches à dégagement rapide.

Utilisabilité
Les changements de format, de matériau et de vitesse peuvent être effectués en dix minutes. Vingt servomoteurs appliquent automatiquement les réglages mémorisés. Une interface utilisateur claire permet la configuration et l'exploitation depuis une commande sans fil ou un dispositif distant.

Qualité
De nombreux capteurs surveillent et régulent le processus pour garantir une qualité de soudure constante, une usure réduite et des déchets minimaux. Le Qualimaker2 est disponible en option pour un contrôle avancé de la soudure.

Accessibilité
L'outil d'étalonnage peut être déplacé automatiquement vers l'avant pour permettre un accès facilité lors des opérations de maintenance (par ex. échange ou dressage du rouleau de soudage ou remplacement de la barre en Z).

Économie
La synchronisation des entraînements des têtes de rouleaux intérieur et extérieur améliore la qualité de soudure et réduit l'usure des bagues de soudage. Les rouleaux de soudage sont sans mercure et leur conception permet l'échange des bagues intérieure et extérieure pour une durée d'utilisation maximale.

Système de refroidissement FLUID+
L'ensemble de la machine, y compris la tête de rouleau DISCON+, est refroidi par un seul fluide en circuit fermé. Le système FLUID+ intègre un échangeur thermique et un fluide de refroidissement spécialisé pour des performances optimales.

Soudronic Insights Ready
Tableau de bord de base avec statistiques de production en direct, limitées dans le temps, au niveau machine et composant :

• État de la machine
• Efficacité
• Statistiques des 5 principales erreurs
• Compteur de production
• Journal des événements

Séries disponibles (extrait)

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

Types de machine — exemple clé : X4 WeldCENTER™
Type de machine : X4 WeldCENTER™
Production max. [cpm] : jusqu'à 20 fûts
Diamètre du corps [mm] : 230 – 400 mm (version petite) ; 350 – 575 mm (version grande)
Hauteur du corps [mm] : 160 – 950
Épaisseur de tôle [mm] : 0,4 – 1,5
Matériaux soudables : acier inoxydable, tôle noire, acier galvanisé
Vitesse de soudage [m/min] : 3 – 12
Changement de format [min] : 10
Changement de hauteur [min] : 5
Alimentation électrique : 3 x 400 VAC + N + Terre, 50/60 Hz
Fusible et puissance : 3 x 80 A, 45 kVA
Pression d'eau : 6 bar
Débit : 30 l/min
Pression et consommation d'air : 6 bar, 20 m3/h

Notes
Le principe Superwima permet un recouvrement minimal de quelques dixièmes de millimètre et obtient une couture écrasée d'env. 1,4× l'épaisseur de la tôle. Plusieurs séries et types de machines couvrent des gammes allant des petits aux grands fûts, y compris des lignes semi-automatiques et haute performance.

caractéristiques / spécifications techniques

• Principe de soudage : Superwima (soudage à recouvrement minimal)
• Couture typique écrasée : env. 1,4 × épaisseur de la tôle
• Capacité de production (exemples) : jusqu'à 900 cpm pour certaines séries SOUCAN ; jusqu'à 20 fûts (X4 WeldCENTER™)
• Plages de vitesse de soudage : typ. 3–12 m/min (X4), jusqu'à 120 m/min (séries SOUCAN à grande vitesse)
• Plages de diamètre de corps : ex. 45–154 mm (SOUCAN 2000) jusqu'à 575 mm (version X4 grande)
• Plages de hauteur de corps : ex. 50–950 mm selon la série
• Plages d'épaisseur de tôle : 0,12–1,50 mm selon les séries (ex. X4 : 0,4–1,5 mm)
• Diamètre fil cuivre (le cas échéant) : 1,24 / 1,38 / 1,50 mm (selon la série)
• Outils d'étalonnage : Highspeed-UNITOOL, UNITOOL, COMPACT tool (selon la série)
• Refroidissement : système FLUID+ en circuit fermé intégré
• Contrôle et automatisation : jusqu'à 20 servomoteurs, panneau de commande sans fil, accès à distance, connectivité Soudronic Insights
• Contrôle de soudure optionnel : Qualimaker2
