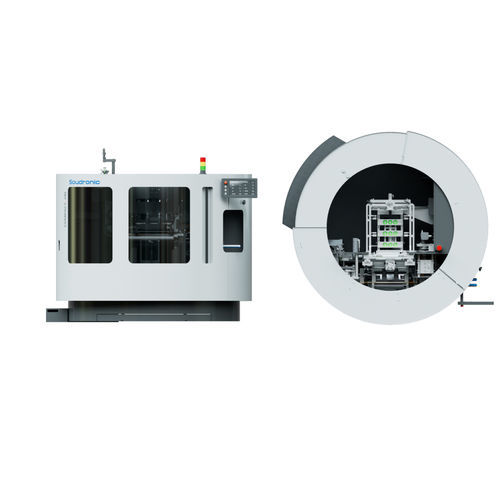

Machine de soudage par résistance COMPACT 240

automatiqueà intégrertype inverter

Aperçu
La soudeuse COMPACT pour corps de boîte est conçue pour les lignes de production de boîtes en trois pièces. Elle forme les découpes de corps et soude la couture longitudinale avec un recouvrement minimal grâce au principe Superwima. Le procédé donne une couture aplatie d'environ 1,4× l'épaisseur de tôle, garantissant une qualité de couture constante et une consommation de fil réduite. Solution éprouvée pour une production économique et une intégration compacte dans les lignes existantes.

Présentation COMPACT 240/180/120
La série COMPACT propose une faible empreinte au sol et une plateforme flexible prenant en charge la soudure top‑seam (standard sur COMPACT 240/180/120) ; certaines variantes de plateforme supportent également la soudure bottom‑seam. Les modèles ciblent les formats standard et dimensions réduites tout en facilitant les changements de format.

Principaux avantages et caractéristiques

• Conception compacte et polyvalente adaptée à la plupart des lignes de production
• Débit de production jusqu'à 240 boîtes/min (COMPACT 240)
• Faible encombrement (à partir d'environ 2300 mm de diamètre) et hauteur machine réduite (~1740 mm)
• Machine entièrement carénée pour la sécurité opérateur et sécurité alimentaire
• Entraînement fil stop-and-go précis réduisant la consommation de fil ; écart réglable jusqu'à 1 mm pour alimentation continue des petits corps de boîte
• QuickChange Plus : changement de hauteur en ~5 minutes ; changement de format complet en <20 minutes (automatisé ou manuel)
• Pièces de rechange et outils de calibration COMPACT optimisés en coûts
• Prêt pour intégration avec équipements en amont/aval et nombreuses options d'automatisation

Commande, électronique et logiciel
Choix de systèmes de commande : SMARTControl (option économique) ou Soudronic UNICONTROL avec fonctions avancées. UNICONTROL 4 offre un écran tactile plus grand (24"), des nœuds plus rapides, des servodrives (technologie 1‑wire) et l'ajustement en production de l'écart can. Les mises à jour OTA permettent des améliorations continues.

Courant de soudage et entraînement
Le convertisseur de fréquence statique PULSAR assure un contrôle précis du courant de soudage sur toute la plage de fréquences avec formes d'onde sélectionnables, distance de nugget définissable et profils de soudage stockables pour réduire le risque de casse de fil et optimiser les coutures selon les formats.

Refroidissement et conception mécanique
Le système FLUID+ en circuit fermé refroidit l'ensemble de la machine, y compris la tête roulante DISCON+, via un seul fluide et un échangeur dédié, garantissant des conditions thermiques stables pendant la production.

DISCON+ et tête roulante
La connexion D‑Lock de la tête roulante DISCON+ améliore la conduction du courant et réduit le risque de fuite via des points d'étanchéité à surface plate, assurant un contact électrique fiable.

Fonctions numériques
Soudronic Insights Ready : tableau de bord de base avec statistiques de production en direct limitées dans le temps au niveau machine et composant (état machine, efficacité, principales erreurs, compteur de production, journal d'événements).

Options et packages
Options disponibles : Comfort package (changement automatique de hauteur de corps et réglages automatiques du rouleau formeur), surveillance de la consommation énergétique (affichée dans Insights), moniteurs SWM-3 / OCR-R (énergie, force de calibration, canal thermique, réduction de surcourant/contrôle rebut), compatibilité Industry 4.0 (OPC‑UA) et systèmes poudre optimisés en coûts (UNICONTROL + SOUCOAT P-40S / futures intégrations SMARTControl).

Accessoires et équipements de test
Accessoires optionnels : testeur de cône, unité de dressage des rouleaux de soudage, soudeuse à froid (épissure de fil), testeur de boule (résistance de couture), coupe-bandes STC (échantillons contrôle qualité), unité de mesure du diamètre intérieur et Body Blank Measuring (BBM 1250) pour contrôles hors ligne de qualité des découpes.

Caractéristiques techniques

• Dénomination : série COMPACT 240/180/120 (soudure top‑seam)
• Production max. : 240 / 180 / 120 boîtes/min (selon modèle)
• Diamètre de corps : 52 / 65 – 165 mm (jusqu'à 189 mm selon format)
• Hauteur de corps : 50 – 360 mm
• Épaisseur tôle : 0,15 – 0,28 mm
• Diamètre fil cuivre : 1,24 / 1,38 / 1,50 mm
• Outil de calibration : pièces de changement de format COMPACT disponibles
• Vitesse de soudage : 9 – 40 m/min
• Couture : top (COMPACT 240/180/120) ; variantes de plateforme supportent bottom‑seam
• Principe de soudage spécial : Superwima (recouvrement minimal ; couture aplatie ≈ 1,4× épaisseur tôle)
• QuickChange Plus : changement de hauteur ≈5 min ; changement de format complet <20 min
• Refroidissement : FLUID+ circuit fermé pour machine et tête roulante
• Options de commande : SMARTControl ou UNICONTROL (UNICONTROL 4 : écran tactile 24", nœuds plus rapides, servodrives, ajustement can-gap)
• Convertisseur PULSAR : contrôle précis du courant, formes d'onde sélectionnables, profils stockables
• Numérique : mises à jour OTA ; Soudronic Insights tableau de bord ; Industry 4.0 (OPC‑UA)
• Sécurité : machine entièrement carénée, interrupteur de sécurité pour mouvement lent, commande à 2 mains pour manutention
