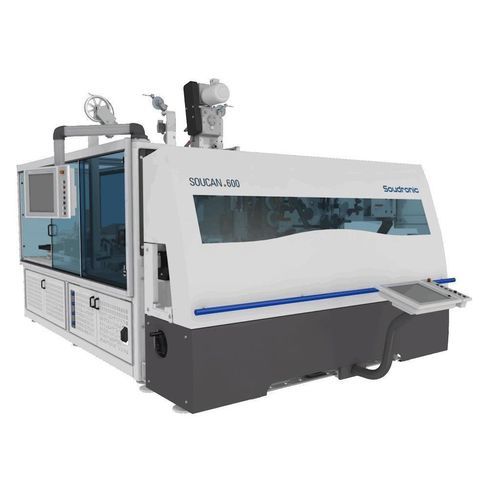

Machine de soudage à l'arc STW series

à haute fréquenceservocommandéecompacte

Vue d'ensemble du produit La soudeuse de corps de boîte est au cœur de toute ligne de production de boîtes de conserve en trois parties. Elle donne aux ébauches de boîtes leur forme de base et soude le chevauchement des joints. Le principe de soudage Superwima ne nécessite qu'un chevauchement minimal de quelques dixièmes de millimètre. Un contrôle optimal du courant de soudage combiné à une pression de précision sur le chevauchement garantit un joint écrasé de seulement 1,4 fois l'épaisseur de la tôle. Depuis le lancement de la nouvelle génération de soudeuses, les clients du monde entier font état d'une grande fiabilité des machines et d'une production économique et efficace. De nouvelles normes industrielles ont été établies dans la fabrication de boîtes de conserve en trois parties. Conception de la machine Ce type de soudeuses (Soudronic à languette) peut être conçu et équipé pour des applications spécifiques (exemple : boîtes de corned beef) et peut inclure des fonctions de soudeuse à languette et de presse intégrée.

• Sur la base de la série SOUCAN (exemples de réalisations : variantes de la série SOUCAN 600).
• Option de placer une soudeuse à languettes devant la soudeuse de corps de boîte pour les formats spécialisés.
• Inclut une presse pour le poinçonnage de la languette lorsque cela est nécessaire.

Système de contrôle UNICONTROL Soudronic UNICONTROL représente un système de contrôle avancé pour la fabrication de boîtes trois pièces. Il comprend une IHM moderne et des unités de commande intelligentes décentralisées.

• Panneau de commande graphique à écran tactile.
• Unités de commande intelligentes décentralisées.
• Commande en ligne et version de démonstration pour PC de bureau disponibles.

PULSAR convertisseur de fréquence statique PULSAR assure le contrôle du courant pour le soudage et permet des formes d'ondes sélectionnables et des définitions de processus précises.

• Contrôle optimal du courant de soudage sur l'ensemble de la gamme de fréquences et de la forme d'onde.
• Formes d'onde sélectionnables.
• Définition de la distance entre les grains de soudure sur l'ensemble de la gamme de contrôle.
• Réduction du risque de rupture du fil de cuivre.
• Réglages mémorisables pour différentes tailles de boîtes.

Meilleur contrôle de la qualité Les moniteurs de soudure en option permettent des contrôles de production fiables et de qualité supérieure. Haute efficacité de la production Changement rapide de la hauteur et du diamètre des boîtes et redémarrage instantané grâce à la synchronisation automatique et au rappel des paramètres enregistrés.

• Redémarrage instantané grâce à la synchronisation automatique et au rappel des paramètres mémorisés.

Facilité d'utilisation et de maintenance Les éléments de conception réduisent la maintenance et facilitent les changements de format et les réglages reproductibles.

• Maintenance réduite.
• Les servomoteurs commandés en position éliminent les boîtes d'engrenages mécaniques et la synchronisation manuelle.
• Réglages standard programmables et reproductibles de tous les paramètres de la machine.
• Accès rapide à tous les composants clés de la machine.
• Réglages mécaniques reproductibles avec des jauges.

Économies substantielles Plusieurs soudeuses Soudronic permettent de réaliser des économies opérationnelles et de réduire le stockage de pièces détachées.

• Moins d'usure.
• Moins de pièces détachées à stocker.
• Faible consommation d'énergie.

Système de refroidissementFLUID+ L'ensemble de la machine, y compris la tête du rouleau DISCON+, est refroidi par un seul fluide dans un circuit en boucle fermée. FLUID+ intègre un échangeur de chaleur et un fluide de refroidissement spécialisé pour des performances optimales. Soudronic Insights Ready Le tableau de bord de base fournit des statistiques de production en direct limitées dans le temps au niveau des machines et des composants.

• Statut de la machine.
• Efficacité.
• Statistiques des 5 principales erreurs.
• Compteur de production.
• Journal des événements.

Exemples de séries et de familles de machines (aperçu) Vous trouverez ci-dessous des spécifications représentatives de séries et de types de machines présentées sur la page du produit (chiffres de production et gammes de formats indiqués par le fabricant) : Série (style tableau) SOUCAN 2000/1000/800 - Production max. [cpm] : 900 - Diamètre du corps [mm] : 45-154 - Hauteur du corps [mm] : 64-320 - Epaisseur de la tôle [mm] : 0.13-0.31 - Dia. du fil de cuivre [mm] : 0,5 - Dia. du fil de cuivre [mm] : 0,5 dia. du fil de cuivre [mm] : 1.24 / 1.38 - Outil de calibrage : Highspeed-UNITOOL - Vitesse de soudage [m/min] : 9-120 SOUCAN 1000 S/800 S - Production max. [cpm] : 900 (1000) - Diamètre du corps [mm] : (45) 52-154 - Hauteur du corps [mm] : 64-320 - Epaisseur de la tôle [mm] : 0.13-0.28 (0.31) - Diamètre du fil de cuivre [mm] : 13-0.28 (0.31) dia. du fil de cuivre [mm] : 24 / 1.38 / 1.38 1.24 / 1.38 / 1.50 - Outil de calibrage : Highspeed-UNITOOL - Vitesse de soudage [m/min] : 9-120 SOUCAN 600 S - Production max. [cpm] : 600 - Diamètre du corps [mm] : 52-165 - Hauteur du corps [mm] : 50-320 - Epaisseur de la tôle [mm] : 0.12-0.31 - Diamètre du fil de cuivre [mm] : 12-0.31 - Épaisseur de la tôle [mm] : 12-0.31 dia. du fil de cuivre [mm] : 1.24 / 1.38 - Outil de calibrage : UNITOOL - Vitesse de soudage [m/min] : 9-85 COMPACT 240/180/120 - Production max. [cpm] : 240 - Diamètre du corps [mm] : 52-330 - Hauteur du corps [mm] : 50-540 - Epaisseur de la tôle [mm] : 0.15-0.38 - Diamètre du fil de cuivre [mm] : 15-0.38 - Épaisseur de la tôle [mm] : 15-0.38 dia. du fil de cuivre [mm] : 1.38 / 1.50 - Outil de calibrage : COMPACT - Vitesse de soudage [m/min] : 9-40 COMPACT 80/60/40 - Production max. [cpm] : 80/60/40 - Diamètre du corps [mm] : 99/180-330 - Hauteur du corps [mm] : 50-420/540 - Epaisseur de la tôle [mm] : 0.19-0.38 - Dia. du fil de cuivre [mm] : 0,5 - Dia. du fil de cuivre [mm] : 0,5 dia. du fil de cuivre [mm] : 1.38 / 1.50 - Outil de calibrage : COMPACT - Vitesse de soudage [m/min] : 9-25 X7 - Production max. [cpm] : 500 - Diamètre du corps [mm] : (45) 52-153 - Hauteur du corps [mm] : 50-320 - Epaisseur de la tôle [mm] : 0.12-0.28 - Diamètre du fil de cuivre [mm] : 12-0.28 - Épaisseur de la tôle [mm] : 12-0.28 dia. du fil de cuivre [mm] : 1.24 / 1.38 / 1.50 - Outil de calibrage : outil standard - Vitesse de soudage [m/min] : 9-85 X5 - Production max. [cpm] : 70 - Diamètre du corps [mm] : 180-400 - Hauteur du corps [mm] : 120-650 - Epaisseur de la tôle [mm] : 0.24-0.60 - Fil de cuivre Dia. dia. du fil de cuivre [mm] : 1.24 / 1.38 / 1.50 - Outil de calibrage : outil standard - Vitesse de soudage [m/min] : 9-35 X4 - Production max. [cpm] : 20 - Diamètre du corps [mm] : 230-575 - Hauteur du corps [mm] : 160-950 - Epaisseur de la tôle [mm] : 0.40-1.50 - Fil de cuivre : aucun - Outil de calibrage : outil flexible - Vitesse de soudage [m/min] : 3-12 STW (série) - Production max. [cpm] : 170 - Diamètre du corps [mm] : 52-105 - Hauteur du corps [mm] : 50-254 - Epaisseur de la tôle [mm] : 0.16-0.24 - Dia. du fil de cuivre [mm] : 0,5 - Dia. du fil de cuivre [mm] : 0,5 dia. du fil de cuivre [mm] : 1.24 / 1.38 - Outil de calibrage : UNITOOL - Vitesse de soudage [m/min] : 9-35 Semi-Auto / WIMA (variantes) - Très larges plages de diamètres / hauteurs pour les formats industriels spécialisés. Types de machines (exemples) STW 170 - Production max. 170 cpm - Diamètre du corps 52-105 mm - Hauteur du corps 50-254 mm - Epaisseur de la tôle 0,16-0,24 mm - Fil de cuivre dia. 1.24 / 1.38 mm - Outil de calibrage UNITOOL - Vitesse de soudage 9-35 m/min STW 150 - Production max. 150 cpm - Diamètre du corps 52-105 mm - Hauteur du corps 50-254 mm - Epaisseur de la tôle 0.16-0.24 mm - Diamètre du fil de cuivre 24 / 1.38 mm - Outil de calibrage UNITOOL - Vitesse de soudage 9-35 m/min STW 150 - Production max. 1.24 / 1.38 mm - Outil de calibrage UNITOOL - Vitesse de soudage 9-35 m/min Accessoires et équipements auxiliaires (haut niveau)

• Testeur de cônes pour tester l'expansion conique aux extrémités avant/arrière.
• Unité de dressage du rouleau de soudage pour un profilage professionnel du rouleau de soudage.
• Soudeuse à pression froide pour joindre les extrémités des fils de cuivre après rupture ou sur une bobine vide afin d'éviter un nouveau filetage.
• Testeur de billes pour vérifier la stabilité/résistance de la soudure sur toute la longueur du corps de boîte.
• Découpeur de bandes STC pour la découpe de bandes sur les corps de boîtes soudés et enduits (gammes de formats fournies par le fabricant).
• Unité de mesure du diamètre intérieur pour les contrôles de qualité hors ligne et la surveillance des changements de format.
• Mesure du flan de corps (BBM 1250) pour le contrôle dimensionnel du flan.

Caractéristiques / Spécifications techniques

• Principe de soudure : Superwima - chevauchement minimal de quelques dixièmes de millimètre ; joint masqué d'environ 1,4× l'épaisseur de la tôle.
• Contrôle : UNICONTROL HMI avec unités de contrôle intelligentes décentralisées et capacité de contrôle de ligne.
• Commande électrique : Convertisseur de fréquence statique PULSAR pour un contrôle optimal du courant de soudage et des formes d'ondes sélectionnables.
• Refroidissement : Système de refroidissement FLUID+ en boucle fermée pour l'ensemble de la machine, y compris la tête à rouleaux DISCON+.
• Capacité de production : en fonction de la série - exemples de 20 cpm (X4) à 900 cpm (familles SOUCAN).
• Diamètre du corps : de ~45 mm jusqu'à 1500 mm en fonction de la série/configuration.
• Hauteur du corps : de ~50 mm à 1500 mm selon la série / configuration.
• Épaisseur de la tôle : environ 0,12 mm à 1,50 mm selon la série (voir les plages spécifiques aux séries ci-dessus).
• Diamètre du fil de cuivre : valeurs courantes 1,24 mm, 1,38 mm, 1,50 mm (certaines séries ne spécifient pas de fil de cuivre).
• Outils d'étalonnage : Outils d'étalonnage : UNITOOL à grande vitesse, UNITOOL, COMPACT ou outils standard/flexibles selon la série.
• Vitesses de soudage : typiques 3-120 m/min selon la série et l'application.
• Qualité et contrôle : moniteurs de soudage et testeurs hors ligne (testeur de cônes, testeur de billes, coupeur de bandes) en option pour le contrôle du processus et l'assurance de la qualité.
