Limiteur de couple magnétique 4-980-G

mécaniqueà frictionavec fonction embrayage

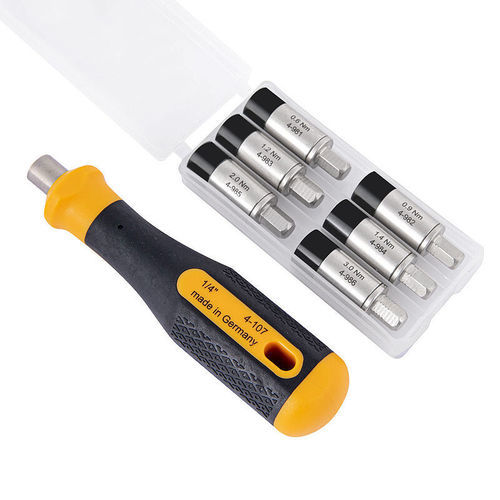

Jeu d'adaptateurs de couple préréglés (4-980-G) pour embouts 1/4 pouce, couvrant des couples de 0,6 à 3,0 Nm et comprenant un manche de tournevis avec porte-embout magnétique 1/4 pouce. Les adaptateurs utilisent un mécanisme à clic pour signaler l'atteinte du couple préréglé et empêchent le serrage excessif.

Caractéristiques

• Couples préréglés ; contenu : voir liste des pièces ; tolérance ±10 % (certificat d'usine sur demande)
• Ø extérieur adaptateur : 12 mm ; longueur adaptateur : 28 mm (sans la tige)
• Tige hexagonale 1/4 pouce — en combinaison avec des outils électriques, vitesse max recommandée 100 tr/min
• Porte-embout magnétique 1/4 pouce intégré dans le manche du tournevis
• Matériau : acier allié, dureté HRC 43–48
• Conditionné dans une boîte plastique quadro (91 x 43 x 15 mm) ; emballage unitaire
• Poids (set) : 198 g

Contenu

• 4-981 Adaptateur de couple 0,6 Nm
• 4-982 Adaptateur de couple 0,9 Nm
• 4-983 Adaptateur de couple 1,2 Nm
• 4-984 Adaptateur de couple 1,4 Nm
• 4-985 Adaptateur de couple 2,0 Nm
• 4-986 Adaptateur de couple 3,0 Nm
• 4-107 Manche de tournevis avec porte-embout magnétique 1/4 pouce

Domaine d'application
Transformez un embout 1/4 pouce et un porte-embout en un outil de couple précis. L'adaptateur est principalement destiné à une utilisation manuelle ; en liaison avec des outils électriques, utiliser max. 100 tr/min avec une répétition minimale des clics. Le clic audible signale l'atteinte du couple ; l'adaptateur empêche le sur-serrage et ne nécessite pas d'outil de desserrage supplémentaire (l'axe noyau bloqué entraîne environ 30 % de couple en plus lors du desserrage).

Description technique
Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage manuels à couple) et conservent une tolérance de ±10 % pendant au moins 20 000 clics. L'adaptateur verrouille la cliquet dans la manchon-bague et utilise un système breveté avec une arbre creux et un cylindre d'amortissement ; lorsque le couple appliqué dépasse la valeur préréglée, l'arbre noyau devient inactif et la tension continue ne s'accroît pas.

Caractéristiques / données techniques

• Modèle : 4-980-G (jeu, 7 pièces)
• Plage de couple (jeu) : 0,6 Nm, 0,9 Nm, 1,2 Nm, 1,4 Nm, 2,0 Nm, 3,0 Nm
• Manche inclus : manche de tournevis avec porte-embout magnétique 1/4 pouce (4-107)
• Type de tige : 1/4 pouce hex
• Ø extérieur adaptateur : 12 mm ; longueur adaptateur (sans tige) : 28 mm
• Matériau : acier allié, HRC 43–48
• Tolérance : ±10 % (certificat d'usine sur demande)
• Normes : testé selon DIN EN ISO 6789
• Conditionnement : boîte plastique quadro 91 x 43 x 15 mm ; emballage unitaire
• Poids (jeu) : 198 g

Emballage / Remarques

• Emballé individuellement dans une boîte plastique quadro (91 x 43 x 15 mm).
• Images à titre indicatif ; erreurs et modifications techniques réservées.
