Adaptateur d'arbre 4-970-KSB

en acieren aluminiumen plastique

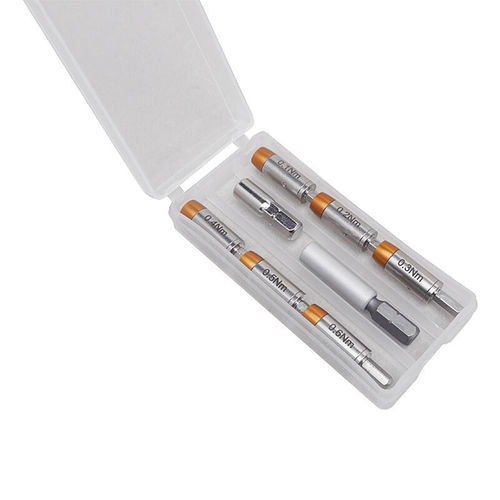

Ensemble compact d'adaptateurs de couple pré-réglés pour embouts 4 mm (C4), couvrant des valeurs de couple faibles de 0,1 à 0,6 Nm et livré avec deux adaptateurs d'embout dans une boîte plastique quadro. Les adaptateurs émettent un clic lorsque le couple préréglé est atteint et sont principalement destinés à une utilisation manuelle ; l'utilisation avec des outils motorisés est limitée à basse vitesse (max. 100 tr/min) pour éviter des clics répétés.

Contenu

• 4-971 adaptateur de couple 0,1 Nm pour embouts 4 mm
• 4-972 adaptateur de couple 0,2 Nm pour embouts 4 mm
• 4-973 adaptateur de couple 0,3 Nm pour embouts 4 mm
• 4-974 adaptateur de couple 0,4 Nm pour embouts 4 mm
• 4-975 adaptateur de couple 0,5 Nm pour embouts 4 mm
• 4-976 adaptateur de couple 0,6 Nm pour embouts 4 mm
• 4-564 adaptateur de bit 1/4" → 4 mm, longueur 42,5 mm
• 4-566 adaptateur de bit 1/4" → 4 mm, longueur 25 mm

Champ d'application
Transformez un embout 4 mm C4 et un porte-embout en un outil de couple de précision. Convient lorsque des réglages de couple faibles et précis sont requis (électronique, systèmes à changement rapide, postes robotisés, aéronautique, dispositifs médicaux, applications d'établi). L'adaptateur empêche le serrage excessif ; lors du desserrage d'une vis il n'y a pas de désengagement de couple (arbre central bloqué).

Description technique
Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage à couple manuels) et garantissent une tolérance de ±10 % pour au moins 20 000 clics. Le mécanisme utilise un arbre creux, un cylindre d'amortissement et une roue libre mobile : lorsque le couple appliqué dépasse le couple préréglé, l'arbre central devient inactif et un clic indique que la limite de couple est atteinte. Le couple doit être vérifié régulièrement à l'aide d'un appareil de mesure du couple.

Informations générales
Les adaptateurs de couple sont couramment utilisés comme solution compacte pour un contrôle précis du couple dans de nombreuses industries et postes de travail.

Caractéristiques / spécifications techniques

• Modèle / série : KSB (désignation du set : 4-970-KSB)
• Étapes de couple préréglées dans le set : 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Nm
• Tolérance : ±10 % (certificat d'usine sur demande)
• Diamètre adaptateur : Ø 8 mm
• Longueur adaptateur (sans queue) : 22 mm
• Queue : hex 1/4 pouce
• Support magnétique pour embout : 4,0 mm
• Adaptateurs d'embout inclus : 1/4" → 4 mm (longueurs 42,5 mm et 25 mm)
• Porte-embouts dans le set : 1 porte-embout aluminium et 1 porte-embout acier chromé
• Matériau : acier allié, HRC 43–48
• Conditionnement : boîte plastique quadro, dimensions 91 x 43 x 15 mm
• Poids (set) : 70 g
• Norme d'essai : DIN EN ISO 6789
• Vitesse max. recommandée avec outils motorisés : 100 tr/min (utiliser avec répétition de clic minimale)
