Limiteur de couple mécanique 4-970-G

à frictionavec fonction embrayageen acier

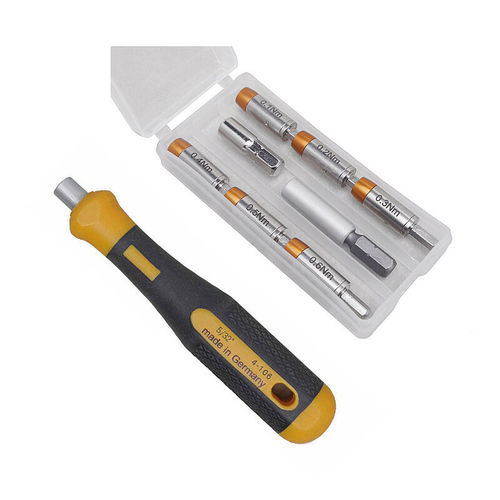

Le jeu d'adaptateurs de couple 9 pièces (4-970-G) propose des adaptateurs pré-réglés de 0,1 à 0,6 Nm pour embouts de 4 mm, permettant un contrôle précis du couple pour les opérations manuelles et les applications outillage à basse vitesse. Le set comprend les adaptateurs, des adaptateurs d'embouts et des porte-embouts, livrés dans une boite quadro en plastique pour un rangement et un transport sécurisés.

Caractéristiques clés

• Couples pré-réglés, contenu : voir liste des pièces. Tolérance ±10 % (certificat d'usine sur demande)
• Diamètre du corps de l'adaptateur Ø 8 mm, longueur 22 mm (sans queue)
• Queue hexagonale 1/4 pouce — en combinaison avec outillage électrique limiter la vitesse maxi à 100 tr/min
• Porte-embout magnétique 4,0 mm
• Matériau : acier allié, dureté HRC 43–48
• Comprend 2 adaptateurs d'embout 1/4" vers 4 mm dans la boite quadro plastique
• 1 porte-embout en aluminium, 1 porte-embout en acier chromé
• Conditionné en boite quadro plastique (91 x 43 x 15 mm)
• Poids (set) : 108 g

Contenu

• 4-971 adaptateur de couple 0,1 Nm pour embouts 4 mm
• 4-972 adaptateur de couple 0,2 Nm pour embouts 4 mm
• 4-973 adaptateur de couple 0,3 Nm pour embouts 4 mm
• 4-974 adaptateur de couple 0,4 Nm pour embouts 4 mm
• 4-975 adaptateur de couple 0,5 Nm pour embouts 4 mm
• 4-976 adaptateur de couple 0,6 Nm pour embouts 4 mm
• 4-564 adaptateur d'embout 1/4" vers 4 mm, longueur 42,5 mm
• 4-566 adaptateur d'embout 1/4" vers 4 mm, longueur 25 mm

Domaine d'application
Transformez un embout C4 de 4 mm et un porte-embout en un outil de couple précis. Les adaptateurs sont conçus pour les applications nécessitant de faibles couples pré-réglés (électronique, systèmes à changement rapide, postes robotiques, aéronautique, médical, travaux d'établi). Le clic indique l'atteinte du couple préréglé et empêche le serrage excessif. Au desserrage, il n'y a pas de déclenchement du couple (≈30 % de couple plus élevé lors du desserrage). Principalement destinés à l'usage manuel ; avec outillage électrique limiter à 100 tr/min et éviter les répétitions fréquentes du clic.

Description technique
Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage à couple manuels) et spécifiés avec une tolérance de ±10 % pour au moins 20 000 clics. L'utilisateur doit contrôler périodiquement les valeurs de couple avec un appareil de mesure. Principe de fonctionnement : le couple est limité par le blocage de la roulette dans la douille. Le système breveté comprend un arbre creux et un cylindre d'amortissement ; l'arbre central actionne la roulette mobile et le cylindre d'amortissement, muni d'une fente, permet à la bague d'espacement de glisser sur l'arbre. Quand le couple appliqué dépasse la valeur préréglée, l'arbre central devient inactif, empêchant toute augmentation de tension continue et maintenant le couple préréglé.

Spécifications techniques

• Modèle : 4-970-G
• Marque : Bernstein
• Nombre de pièces dans le set : 9
• Plage de couple : 0,1–0,6 Nm (valeurs préréglées listées dans le contenu)
• Diamètre adaptateur (corps) : Ø 8 mm ; longueur adaptateur (sans queue) : 22 mm
• Queue : 1/4 pouce hexagonale
• Diamètre porte-embout : 4,0 mm (magnétique)
• Matériau : acier allié, dureté HRC 43–48
• Conditionnement : boite quadro plastique (91 x 43 x 15 mm)
• Poids (set) : 108 g
• Norme & durabilité : DIN EN ISO 6789, tolérance ±10 % garantie pour au moins 20 000 clics
• Note d'utilisation : usage principalement manuel ; avec outillage électrique limiter à 100 tr/min et éviter les répétitions fréquentes du clic ; vérifier périodiquement les valeurs de couple avec un appareil de mesure
