Jeu d'embouts de vissage Torx 4-970

pour vis à six lobespour vis à tête carréePhillips

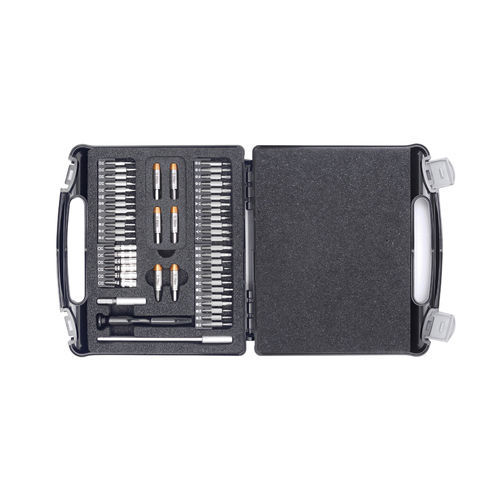

Coffret d'embouts avec adaptateurs de couple et un ensemble complet d'embouts C4 pour des applications nécessitant un faible couple précis. Le kit transforme un embout C4 4 mm et un porte-embout en un outil limité en couple et est fourni dans un coffret plastique avec mousse.

Domaine d'application
Transformez votre embout C4 4 mm et un porte-embout en un outil de serrage précis. Ces faibles valeurs de couple sont préréglées dans l'adaptateur et peuvent être intercalées entre tout outil de maintien standard et un embout. Le déclic audible indique l'atteinte du couple préréglé. L'adaptateur ne peut pas être serré au-delà de la valeur définie. Lors du desserrage, il n'y a pas de déclenchement de couple (à cause de l'arbre noyau bloqué), donc aucun outil de désengagement supplémentaire n'est nécessaire (environ +30 % de couple lors du desserrage). L'adaptateur est principalement conçu pour une utilisation manuelle. En association avec des outils électriques, une vitesse maximale recommandée de 100 tr/min avec répétition minimale des clics est conseillée.

Description technique
Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage à couple actionnés manuellement) et garantissent une tolérance de ±10 % pendant au moins 20 000 clics. La valeur de couple doit être contrôlée régulièrement par l'utilisateur avec un appareil de mesure du couple. L'adaptateur fonctionne en bloquant le cliquet dans la douille. Le système breveté se compose d'un arbre creux, d'une âme et d'un cylindre d'amortissement : lorsque le couple appliqué dépasse la valeur préréglée, l'âme devient inactive et la tension continue sur la vis n'augmente plus.

Informations générales
Les adaptateurs de couple sont souvent employés comme solution complète pour les interventions sur équipements électroniques, en systèmes à changement rapide, postes robotiques, aéronautique, médical ou tout atelier nécessitant un couple faible et précis.

Contenu

• 4-971 adaptateur de couple 0,1 Nm pour embouts 4 mm
• 4-972 adaptateur de couple 0,2 Nm pour embouts 4 mm
• 4-973 adaptateur de couple 0,3 Nm pour embouts 4 mm
• 4-974 adaptateur de couple 0,4 Nm pour embouts 4 mm
• 4-975 adaptateur de couple 0,5 Nm pour embouts 4 mm
• 4-976 adaptateur de couple 0,6 Nm pour embouts 4 mm
• 6-340-3 jeu d'embouts C4 42 pièces, composé de :
  • Fente : 1,0-1,5-2,0-2,5-3,0
  • Cruciforme : PH000-PH00-PH0-PH1
  • Torx : T3-T4-T5-T6-T7-T8-T9-T10-T15
  • Hex : 0,9-1,3-1,5-2,0-2,5-3,0
  • Clé : 2,5-3,0-3,5-4,0-4,5-5,0
  • Triangle : 1,6-2,0-2,2-2,3
  • Carré : S0-S1
  • Pentalobe : P2-P5-P6
  • Éjecteur SIM
  • Tri-Point : 0-1
• 6-340-2 rallonge d'embout pour bits hex 4 mm (5/32 pouce)
• 6-340-1 porte-embout ESD conducteur pour bits hex 4 mm (5/32 pouce)
• 4-564 adaptateur de bit 1/4 vers 4 mm, longueur 42,5 mm

Caractéristiques / spécifications techniques

• Référence / modèle : 4-970
• Nombre de pièces : 51 pièces (6 adaptateurs de couple + jeu d'embouts C4 42 pcs + accessoires)
• Plage de couple (adaptateurs) : 0,1 Nm, 0,2 Nm, 0,3 Nm, 0,4 Nm, 0,5 Nm, 0,6 Nm (valeurs préréglées)
• Tolérance : ±10 % (certificat d'usine sur demande)
• Essai / durabilité : testé selon DIN EN ISO 6789 ; tolérance ±10 % pour au moins 20 000 clics
• Dimensions adaptateur : Ø 8 mm, longueur 22 mm (sans tige)
• Transmission / prise : tige hexagonale 4,0 mm ; prise magnétique 4,0 mm
• Rallonge : rallonge aluminium avec prise pour embout 4 mm
• Poignée : poignée ESD, dissipative (10^6 à 10^9 ohm)
• Matériaux : acier inoxydable et acier à outils de qualité (adaptateurs / embouts)
• Boîtier : coffret plastique avec mousse
• Dimensions (boîtier) : 175 x 160 x 45 mm
• Poids (kit) : 427 g
• Utilisation avec outils électriques : vitesse max. recommandée 100 tr/min (répétition minimale des clics requise)
