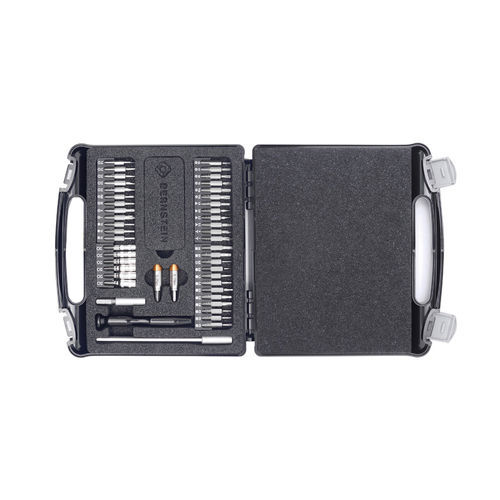

Jeu d'embouts de vissage Torx 4-970-A

Phillipspour vis à six pans creuxpour vis à fente

Ce coffret de 47 pièces comprend deux adaptateurs de couple préréglés (0,1 Nm et 0,2 Nm) pour des opérations de vissage de précision, particulièrement adaptés à l'électronique et à la réparation de téléphones mobiles. Les adaptateurs transforment un embout 4 mm C4 et son porte-embout en un outil de couple compact avec un clic audible lorsque le couple préréglé est atteint.

Caractéristiques clés

• Couples préréglés : 0,1 Nm et 0,2 Nm ; tolérance ±10% (certificat d'usine sur demande)
• Adaptateur Ø 8 mm, longueur 22 mm (sans le corps). Vitesse max. recommandée 100 tr/min en cas d'utilisation avec outils électriques
• Secteur / embout : arbre hexagonal 4,0 mm ; porte-embout magnétique 4,0 mm
• Matériaux : acier inoxydable et acier à outils de haute qualité ; rallonge en aluminium
• Poignée ESD dissipative (10^6 à 10^9 ohm)
• Livré dans un coffret plastique avec mousse de calage ; dimensions 175 x 160 x 45 mm ; poids 410 g

Domaine d'application
Transforme un embout 4 mm C4 et un porte-embout en un outil de couple de précision. Les adaptateurs sont principalement destinés à l'utilisation manuelle ; en combinaison avec un outil électrique, limiter la vitesse à 100 tr/min pour éviter des clics répétés. Le clic audible indique que le couple préréglé est atteint et empêche le sur-serrage. Lors du desserrage, il n'y a pas de désengagement du couple en raison de la colonne centrale bloquée (env. 30 % de couple supplémentaire lors du desserrage).

Description technique
Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage à couple manuels) et garantissent une tolérance de ±10% pour au moins 20 000 clics. Le mécanisme verrouille la rochet dans la douille et comprend un arbre creux et un cylindre d'amortissement ; lorsque le couple appliqué dépasse la valeur préréglée, l'arbre central devient inactif et aucune augmentation supplémentaire de la tension n'est transmise à la vis.

Informations générales
Les adaptateurs de couple conviennent aux équipements électroniques, systèmes à changement rapide, stations robotisées, aéronautique, applications médicales ou tout atelier nécessitant un couple faible et précis.

Contenu

• 4-971 adaptateur de couple 0,1 Nm pour embouts 4 mm
• 4-972 adaptateur de couple 0,2 Nm pour embouts 4 mm
• 6-340-3 coffret d'embouts C4 42 pièces, composé de : Fente 1.0-1.5-2.0-2.5-3.0 ; Croix PH000-PH00-PH0-PH1 ; Torx T3-T4-T5-T6-T7-T8-T9-T10-T15 ; Hex 0.9-1.3-1.5-2.0-2.5-3.0 ; Clés 2.5-3.0-3.5-4.0-4.5-5.0 ; Triangle 1.6-2.0-2.2-2.3 ; Carré S0-S1 ; Pentalobe P2-P5-P6 ; Éjecteur SIM ; Tri-Point 0-1
• 6-340-2 rallonge pour embouts 4 mm (5/32 inch) 6 pans
• 6-340-1 porte-embout ESD dissipatif pour embouts 4 mm (5/32 inch) 6 pans
• 4-564 adaptateur de bit 1/4 vers 4 mm, longueur 42,5 mm

Caractéristiques techniques

• Type de produit : coffret 47 pièces avec adaptateurs de couple
• Adaptateurs de couple préréglés : 0,1 Nm et 0,2 Nm
• Tolérance : ±10% (DIN EN ISO 6789), testé ≥ 20 000 clics
• Dimensions adaptateur : Ø 8 mm ; longueur 22 mm (sans le corps)
• Secteur / prise : arbre hexagonal 4,0 mm ; porte-embout magnétique 4,0 mm
• Matériaux : acier inoxydable et acier à outils ; rallonge : aluminium
• Résistance poignée ESD : 10^6 à 10^9 ohm
• Vitesse max. recommandée avec outils électriques : 100 tr/min
• Boîtier : coffret plastique avec mousse de calage
• Dimensions du coffret : 175 x 160 x 45 mm
• Poids (ensemble) : 410 g
