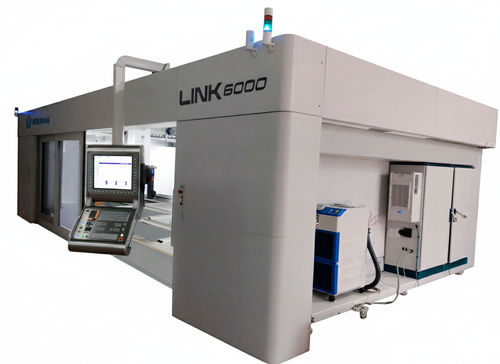

Centre d'usinage CNC 5 axes LINK 6.000

verticalpour le boispour composites

Description
Le modèle LINK 6.000 est un centre d’usinage fermé à 5 axes de grandes dimensions. Sa structure compacte, sa grande puissance et sa polyvalence permettent le fraisage à grande vitesse de matériaux non ferreux (plastiques techniques, plastiques thermoplastiques et dérivés). Grâce à sa robuste structure en pont mobile, il offre de grandes vitesses d'avance ainsi qu'une excellente précision et qualité de finition. La structure fermée isole totalement les parties mobiles pour améliorer la sécurité opérateur et réduire les impacts environnementaux (bruit, fumées, etc.).

Applications

• Usinage de moules et modèles en aluminium et composites
• Usinage de résines
• Découpe et finition de composants structurels
• Usinage de fibre de carbone et alliages légers
• Plastiques techniques

Fonctionnalités et description
La machine dispose de deux zones de travail séparées par une cloison centrale mobile ; elle peut fonctionner sur une seule zone ou sur les deux simultanément. Zone de travail utile jusqu'à 6 000 mm (X) x 1 900 mm (Y) x 1 000 mm (Z). Les axes rotatifs C et A ont des amplitudes de ±200° et ±120° respectivement, avec transmission Harmonic Drive. Vitesses de déplacement élevées : jusqu'à 50 m/min en X et Y, 20 m/min en Z, et jusqu'à 9 000°/min sur C et A. Broche : moteur 15 kW refroidi par liquide, 12 000 tr/min nominal, 24 000 tr/min max (HSK / E40). Commande par CNC Siemens Sinumerik One. Trois magasins linéaires intégrés sur le pont de l'axe Y (8 positions chacun, 24 positions au total) pour des changements d'outils automatiques rapides. Palpeur d'outils inclus. Serrage de la pièce : table pour fixation mécanique (options possibles).

Caractéristiques techniques (tableau)
Axes : 5
Structure : Encabinée
Zone de travail : 6 000 x 1 900 x 1 000 mm (X,Y,Z)
Tête de fraisage : 15 kW
Vitesse nominale : 12 000 tr/min
Vitesse maximale : 24 000 tr/min
Pompe à vide : ❌
Changeur d'outils : magasins linéaires, 8 positions chacun (3 magasins = 24 positions)
Palpeur d'outils : Oui
Système de serrage : table pour fixation mécanique
* Valeurs recommandées ; configurables

Caractéristiques / spécifications techniques

• Modèle : LINK 6.000
• Axes : 5
• Structure : Encabinée
• Zone de travail utile (X x Y x Z) : 6 000 x 1 900 x 1 000 mm
• Axes rotatifs : C ±200°, A ±120° (Harmonic Drive)
• Vitesses de déplacement linéaires : jusqu'à 50 m/min (X,Y), 20 m/min (Z)
• Vitesse axes rotatifs : jusqu'à 9 000°/min (C et A)
• Broche : moteur 15 kW refroidi par liquide
• Vitesse nominale broche : 12 000 tr/min
• Vitesse maximale broche : 24 000 tr/min (HSK / E40)
• Commande : Siemens Sinumerik One CNC
• Magasins d'outils : trois magasins linéaires sur pont Y, 8 positions chacun (24 au total)
• Changeur d'outils : magazines linéaires 8 positions
• Palpeur d'outils : Oui
• Serrage des pièces : table pour fixation mécanique (options possibles)
• Applications types : aéronautique, automobile, fabrication de moules et matrices, usinage 3D grand format
