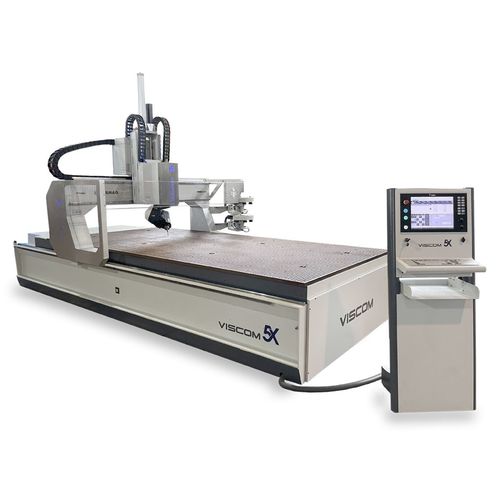

Fraiseuse CNC 5 axes VISCOM 5X

verticalepour aluminiumpour le bois

Description
La VISCOM 5X est une fraiseuse CNC interpolée 5 axes destinée aux usinages exigeants de matériaux non ferreux. Elle associe zone de travail configurable, gestion multi-outils et supervision à distance pour la production de géométries et finitions complexes dans différents secteurs.

Applications

• Arts graphiques : enseignes lumineuses, panneaux publicitaires, éléments de stands, gravures.
• Industrie : appareils électroménagers, usinage de composites, plastiques, bois et aluminium.
• Construction & architecture : Corian, profilés aluminium, PVC, Alucobond et Solid Surface pour façades.
• Décoration & aménagement intérieur : découpe de paravents, tapis, objets publicitaires et cadeaux.
• Naval : mobilier naval, quais et pièces techniques.
• Aéronautique : pièces en composites et en aluminium.
• Ferroviaire : profilés aluminium et garnitures intérieures pour voitures et wagons.
• Automobile : fabrication de moules et pièces automobiles.

Matériaux

• Plastiques techniques : PVC, polystyrène, nylon, PETG et dérivés.
• Acrylique & méthacrylate : découpe et gravure avec finition optique.
• Bois & panneaux dérivés : MDF, contreplaqué, bois massif.
• Aluminium & alliages légers : profilés, tôles et pièces usinées.
• Composites & stratifiés : fibre de verre, carbone, Alucobond, Corian, Solid Surface.
• Mousses & résines techniques : modelage, moulages et prototypes.

Caractéristiques et avantages clés
L'interpolation 5 axes réduit le nombre de montages, permettant d'usiner des géométries complexes en une seule opération, améliorant la précision et le temps de cycle. Le bâti et le pont sont en acier électro-soudé et thermiquement stabilisé pour une stabilité en fonctionnement continu. La transmission X/Y utilise crémaillères et pignons hélicoïdaux rectifiés avec réducteurs planétaires pour garantir la précision. La machine intègre la télécommande et le streaming pour supervision et enregistrement des processus.

Caractéristiques de la machine
L'axe Z intègre une broche haute charge avec écrou précontraint et recirculation de billes interne pour précision et silence ; la compensation pneumatique prolonge la durée de vie. Zone de travail configurable : X 1 550–10 000 mm, Y 1 000–3 000 mm, Z ≥ 500 mm, axes C et A à mouvement infini. Calibration cinématique de précision et lubrification centralisée automatique pour une maintenance réduite.

Options

• Groupe de perçage multiple (têtes de perçage sélectionnables).
• Plateaux rétractables.
• Climatisation de l'armoire électrique.
• Deux zones de travail indépendantes.
• Douilles pneumatiques.
• Refroidissement outil air/liquide (VIP4tools).
• Refroidissement outil par air froid (VORTEX).
• Table en aluminium micro-perforée.
• Changement linéaire de 10 outils sur l'établi, extensible à 26 positions.

10 raisons de choisir la VISCOM 5X

• Zone X configurable jusqu'à 10 000 mm pour pièces grand format.
• 5 axes interpolés pour usiner des géométries complexes en un seul serrage.
• Vitesse maxi 20 000 tr/min avec tête 11 kW pour ébauche et finition.
• Changement d'outil automatique : double tourelle 16 positions extensible à 26.
• Serrage intelligent : 8 zones de vide indépendantes et configurables.
• Surveillance à distance et enregistrement/streaming des processus.
• Lubrification centralisée automatique pour maintenance réduite.
• Bâti et pont en acier électro-soudé stabilisé thermiquement pour rigidité.
• Entièrement personnalisable : dimensions, outils, refroidissement et options.
• Calibration cinématique et transmission hélicoïdale avec réducteurs planétaires.

Caractéristiques techniques

• Axes : 5
• Structure : Pont mobile
• Zone de travail (configurable) : X 1 550–10 000 mm ; Y 1 000–3 000 mm ; Z ≥ 500 mm (hauteur passage pont 500 mm) ; C/A : infini
• Tête de fraisage : 11 kW HSK-F63 (refroidissement liquide)
• Vitesse nominale : 12 000 tr/min
• Vitesse maximale : 20 000 tr/min
• Pompe à vide : 290 m³/h ou 1 000 m³/h Super Turbine
• Changement d'outils : Revolver double 16 positions (extensible)
• Palpeur d'outils : Oui
• Système de serrage : Table à vide avec 8 zones automatiques et indépendantes
• Panneau de commande : Mobile
• Refroidissement : Liquide
• Table de travail : Résine phénolique avec inserts métalliques
• Vitesse de positionnement : X/Y 55 m/min ; Z 33 m/min ; C/A 75º/sec
• Lubrification : Pompe de lubrification centralisée automatique
• Transmission : X,Y crémaillères et pignons ; Z broche et écrou précontraint avec billes de recirculation interne
