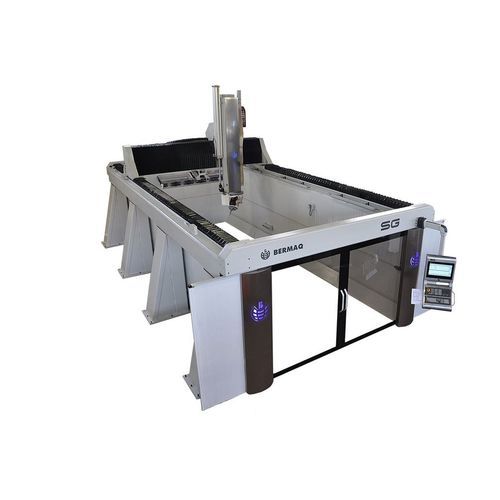

Fraiseuse CNC 5 axes SG-5

verticalepour aluminiumpour le bois

Description
La SG-5 est une fraiseuse CNC à portique 5 axes conçue pour usiner une large gamme de matériaux : aluminium, composites, polystyrène, acrylique, bois, résines et surfaces solides. Sa conception modulaire permet des configurations adaptées à la fabrication de maquettes, à la finition de chants et à la production industrielle pour les secteurs nautique, automobile, aéronautique, ferroviaire et scénographique.

Applications

• Aéronautique : usinage de pièces composites et fabrication d'outillages
• Nautique : maquettes, structures légères et prototypage pour embarcations
• Modélisme et prototypage : maquettes à l'échelle, éléments architecturaux et pièces sur mesure
• Composites : découpe et usinage de mousses techniques, polyuréthane et résines
• Moules et matrices : réalisation de modèles pour thermoformage et moulage
• Art et scénographie : éléments scéniques et pièces décoratives grand format

Matériaux

• Aluminium et alliages légers : ébauche et finition de pièces structurelles
• Composites et stratifiés : fibre de carbone, fibre de verre et matériaux techniques
• Acrylique et méthacrylate : découpe et usinage avec finition optique
• Bois et panneaux dérivés : MDF, contreplaqué, massif
• Résines techniques : prototypes, moules et outillages
• Surfaces solides : Corian et matériaux similaires

Équipement et performances
Structure en portique garantissant rigidité et stabilité pour pièces volumineuses et géométries complexes. Configurations ouvertes ou entièrement carénées disponibles. Broches 15 kW à 24 kW avec vitesses jusqu'à 36 000 rpm. Changeur d'outils linéaire en 12, 24 ou 36 positions (option 40 positions). Transmission X/Y par crémaillère-pignon, Z par vis à billes ; option servomoteurs doubles master-slave. Commande numérique avancée pour usinage 5 axes simultané, armoire électrique climatisée et interface opérateur intuitive pour programmation étendue.

Options

• Dispositif de mesure d'outil sans contact pour réglage et détection de casse
• Sonde de pièce sans fil
• Système de refroidissement et lubrification d'outil
• Pompe à vide et table à vide pour meilleur serrage
• Différents têtes de fraisage selon application
• Changeur d'outils automatique jusqu'à 40 positions
• Enceinte complète avec portes frontales pour environnements poussiéreux ou réglementés

Caractéristiques techniques (résumé)

• Modèle : SG-5
• Structure : Gantry (portique)
• Puissance broche : 15 kW – 24 kW (configurable)
• Vitesse nominale broche : 10 000 rpm (recommandée)
• Vitesse maximale broche : 36 000 rpm
• Changeur d'outils : 12 / 24 / 36 positions (optionnel jusqu'à 40)
• Système de serrage : table de fixation (vacuum / table rainurée en option)
• Commande : SIEMENS
• Vitesses de positionnement : X 60 m/min, Y 60 m/min, Z 25 m/min
• Transmission : X,Y crémaillère-pignon ; Z vis à billes
• Lubrification : automatique
• Armoire électrique : climatisée (option)
