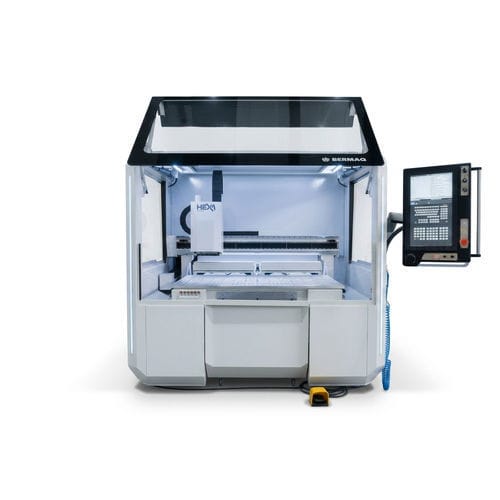

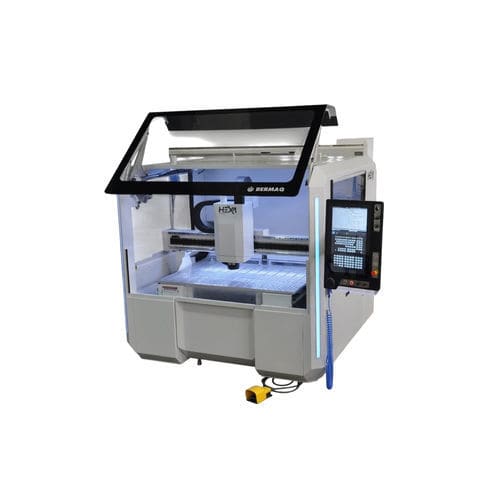

Fraiseuse CNC 3 axes HEXA

universellepour aluminiumpour le bois

Description
La HEXA est une fraiseuse CNC haute vitesse équipée de moteurs linéaires Direct Drive sur les axes X et Y, conçue pour l'usinage, la découpe, la gravure, le fraisage et le polissage de divers matériaux en environnements industriels exigeants. Sa structure antivibrations (bâti acier avec béton polymère) assure une stabilité thermique et mécanique aux vitesses élevées. La machine s'adresse aux applications demandant précision, répétabilité et productivité.

Applications

• Automobile : usinage de panneaux, moules et pièces techniques pour véhicules.
• Aéronautique : usinage d'aluminium, composites et fibre de carbone avec tolérances serrées.
• Industrie de pointe : pièces techniques en plastiques haute densité, résines et matériaux composites.
• Prototypage et modélisation : production de prototypes et outillages avec exigences dimensionnelles strictes.
• Arts graphiques et signalétique : gravure et découpe de précision sur matériaux tendres et semi-durs.

Équipements
La HEXA intègre des moteurs linéaires Direct Drive sur les axes X et Y, supprimant les éléments de transmission mécanique classiques. Elle dispose d'une broche HITECO QD-2 6,5 kW avec cône HSK-E40 (roulements céramiques et refroidissement liquide), pressurisation interne, changement d'outil rapide, magasin linéaire 12 positions intégré (compatible HSK-E40 et pinces ER-2), grille et quatre zones de vide commandées par CNC, solutions de bridage modulaires (rainures en T, points taraudés ou systèmes multiperçage) et commande CNC MITSUBISHI M80VW / M80W.

Caractéristiques

• Structure acier avec béton polymère antivibrations pour l'absorption des vibrations et la constance des états de surface.
• Haute dynamique et précision de positionnement grâce aux moteurs linéaires Direct Drive.
• Broche haute vitesse pour finitions de surface de qualité avec stabilité thermique.
• Magasin d'outils linéaire 12 positions (outils jusqu'à Ø 35 mm et longueur 100 mm).
• Lubrification automatique et armoire électrique climatisée pour maximiser la disponibilité.
• Grille et quatre zones de vide contrôlées par CNC; options de configuration de table modulaires.

Options

• Aspirateur haute pression 3 kW (1 400 m³/h)
• Extension linéaire pour positions d'outils supplémentaires
• Sonde de pièce BLUM TC76
• Système de refroidissement d'outils VORTEX
• Lubrification outils air/huile (LUBETOOL)

Matériaux compatibles

• Plastiques techniques : PVC, polystyrène, nylon, dérivés de PETG
• Acrylique / méthacrylate : découpe et gravure avec finition optique
• Aluminium et alliages légers : panneaux, profilés et pièces usinées 3D
• Composites : carbone, fibre de verre, Alucobond et autres composites
• Bois et panneaux dérivés : MDF, contreplaqué, bois massif
• Mousses et résines techniques : modelage, moulage et usinage spécialisé

Caractéristiques techniques

• Axes : 3
• Zone de travail (X x Y x Z) : 1.500 x 1.000 x 200 mm
• Tête de fraisage / Broche : HITECO QD-2 6,5 kW (HSK-E40)
• Vitesse nominale : 12.000 rpm
• Vitesse maximale : 36.000 rpm
• Pompe à vide (base) : 100 m3/h
• Changement d'outils : 12 - 24 positions (magasin linéaire 12 positions standard)
• Palpeur d'outils : BLUM Z-NANO
• Panneau de contrôle : CNC MITSUBISHI M80VW / M80W
• Lubrification : Automatique
• Transmission / Mouvement : X, Y : moteurs linéaires Direct Drive
• Vitesses de positionnement : jusqu'à 100 m/min en X et Y
