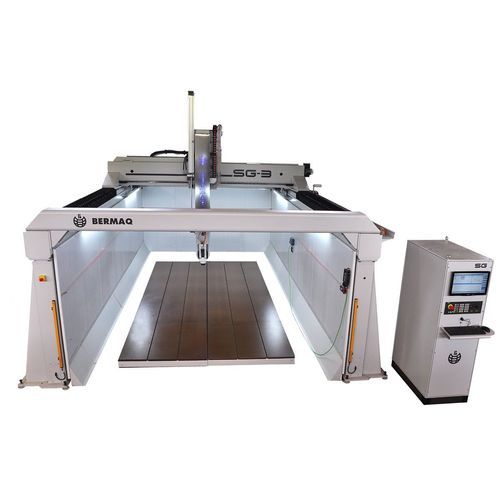

Fraiseuse CNC à 3 axes SG-3

verticalepour aluminiumpour composites

Description
La fraiseuse SG-3 à portique 3 axes de BERMAQ® est conçue pour l'usinage de pièces de taille moyenne en polystyrène, plastiques, résines, mousses, aluminium, acier inoxydable et composites. Sa conception modulaire permet plusieurs configurations et options pour répondre aux besoins de production ou de prototypage.

Applications

• Aéronautique et automobile : prototypes, moules et usinage de matériaux composites.
• Naval : modèles et structures légères pour bateaux.
• Modélisation et prototypage : maquettes, projets architecturaux et pièces sur mesure.
• Plastiques et composites : découpe et usinage de mousses, polyuréthane et résines.
• Moules et matrices : fabrication de modèles pour thermoformage et fonderie.
• Art et scénographie : décors, sculptures et production cinématographique.

Matériaux

• Polystyrène, mousses et polyuréthane
• Plastiques techniques et résines
• Aluminium
• Acier inoxydable
• Composites (fibre de carbone, etc.)

Fonctionnalités et description fonctionnelle
La SG-3 associe une structure portique rigide à une commande CNC précise et une broche performante. Le design ouvert facilite le chargement ; un carénage intégral avec portes frontales est disponible en option. La modularité permet d'intégrer différentes têtes de fraisage et accessoires selon l'application, du prototypage à la petite série.

Transmission et système de mouvement
La transmission standard combine crémaillère-pignon sur les axes X et Y et vis à billes préchargée sur l'axe Z pour garantir la précision. Une option double servomoteur en configuration maître-esclave est disponible pour améliorer la dynamique et le contrôle de positionnement.

Outillage et automatisation
La machine peut intégrer un changeur d'outils linéaire sous le portique et des chargeurs automatiques de 10, 12, 30 ou jusqu'à 40 positions. Différentes têtes de fraisage et séquences automatisées peuvent être configurées pour réduire les temps de cycle.

Commandes et accessoires
Compatibilité avec les commandes CNC Heidenhain iT NC640 ou SIEMENS 840D SL. Accessoires disponibles : manivelle électronique et armoire électrique climatisée pour un fonctionnement fiable en environnement industriel.

Systèmes auxiliaires et options

• Dispositif de mesure d'outil sans contact
• Sonde de palpage sans fil pour la mesure des pièces
• Système de refroidissement des outils
• Bombe à vide pour amélioration de la fixation des pièces
• Système de lubrification automatique
• Table de travail en résine phénolique
• Carenage intégral (option)

Performance et productivité
La SG-3 vise à réduire les temps de préparation et de production tout en améliorant la répétabilité et la qualité de finition pour des secteurs tels que l'aérospatial, l'automobile, les moules et les composites.

Caractéristiques / spécifications techniques

• Modèle : SG-3 (Fraiseuse CNC à portique 3 axes)
• Axes : 3 (X, Y, Z)
• Transmission : crémaillère-pignon (X/Y), vis à billes préchargée (Z)
• Option mouvement : double servomoteur (maître-esclave)
• Changeur d'outils : linéaire sous le portique ; options automatiques : 10 / 12 / 30 / jusqu'à 40 positions
• Contrôles CNC : Heidenhain iT NC640 ou SIEMENS 840D SL
• Accessoires : manivelle électronique, armoire électrique climatisée
• Table : résine phénolique
• Options : mesure d'outil sans contact, sonde sans fil, refroidissement outil, pompe à vide, lubrification automatique
• Carenage : design ouvert standard ; carénage complet disponible
• Matériaux ciblés : polystyrène, plastiques, résines, mousses, polyuréthane, aluminium, acier inoxydable, composites
