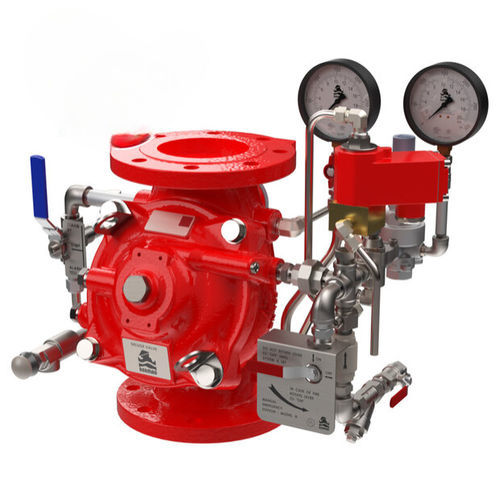

Vanne à actionneur électrique FP-400Y-3DC

de régulation de pressiond'arrêtpour l'eau

Présentation

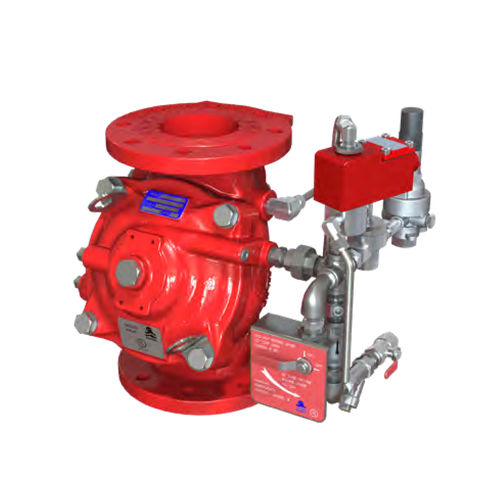

La BERMAD FP-400Y-3DC est une vanne déluge élastomère, hydraulique, actionnée par la pression de ligne, conçue pour les installations avancées de protection incendie. Elle est commandée par une électrovanne 3 voies pour ouverture/fermeture à distance et intègre un pilote de contrôle de pression garantissant une pression aval précise et stable pré-réglée. L’option verrouillage (bistable) maintient la vanne ouverte jusqu’à son déverrouillage à distance. Adaptée aux systèmes à buses ouvertes et à haute pression, et configurable avec des composants électriques pour zones dangereuses. Indicateur de position optionnel avec contacts de fin de course pour intégration dans les systèmes Fire & Gas.

Caractéristiques et avantages

• Sécurité et fiabilité
  • Conception hydraulique simple et éprouvée avec comportement fail-safe
  • Membrane élastomère monobloc (technologie VRSD)
  • Trajet d’écoulement pleine ouverture, sans obstacle, pour forte capacité
  • Absence de pièces mécaniques mobiles dans le corps principal
  • Commande et coupure à distance
  • Pilote intégré assurant une pression aval précise et stable
  • Interrupteurs de fin de course en option pour la surveillance
• Conçu pour la protection incendie
  • Longueur face-à-face normalisée ISO 5752 / EN 558-1
  • Dimensionné selon les exigences applicables aux vannes déluge
• Maintenance
  • Conception réparable en ligne pour réduire les temps d’arrêt
  • Retrait rapide du couvercle pour opérations de maintenance
  • Robinet(s) de vidange pivotant(s) pour diamètres ≥ 3"

Applications types

• Systèmes de pulvérisation d’eau télécommandés / systèmes déluge
• Systèmes d’application de mousse
• Alimentations d’eau à haute pression
• Systèmes anti-incendie avec eau corrosive (selon sélection matériaux)

Options et accessoires

• PS : Pressostat
• W : Alarme hydraulique (water motor)
• ZS : Assemblage interrupteur de fin de course
• DV2 : Vanne de purge aval
• I : Indicateur visuel de position de vanne
• DV : Vanne de vidange*
• PI : Manomètre*
• AV : Vanne d’essai d’alarme 3 voies*
• DC : Vanne anti-goutte automatique*

Caractéristiques techniques

• Modèle : FP-400Y-3DC (BERMAD)
• Type : Vanne déluge élastomère, hydraulique, commandée par la pression de ligne
• Actionnement : Électrovanne 3 voies pour ouverture/fermeture à distance
• Pilote intégré : Pilote de contrôle de pression pour pression aval précise et stable
• Verrouillage : Option bistable disponible pour maintien ouvert jusqu’au déverrouillage
• Fluides compatibles : Eau d’extinction, solutions moussantes et eaux corrosives sélectionnées
• Surveillance : Indicateur de position avec interrupteur de fin de course en option
• Face-à-face : ISO 5752 / EN 558-1
• Montage : Vertical ou horizontal
• Tailles typiques : 1½" à 16" (DN40 à DN400) selon configuration
• Pression indicative : Conçu pour applications haute pression (références produits proches de ≈25 bar / 365 psi pour modèles 400Y)
