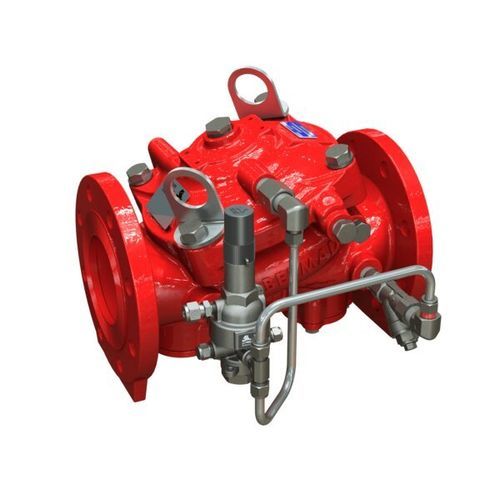

Vanne à membrane FP-42T-06

hydrauliquede régulation de pressionen ligne

Présentation
Le modèle BERMAD FP-42T-06 est une vanne différentielle de réduction de pression hydraulique à membrane, actionnée par la pression de la ligne, spécialement conçue pour les systèmes de protection incendie avancés. Elle maintient un différentiel de pression prédéfini entre deux points à l'aide d'un pilote différentiel réglable ; lorsque le différentiel approche la valeur maximale, le pilote ferme progressivement la vanne principale pour réguler la pression et éviter toute augmentation supplémentaire. Idéale pour les systèmes de dosage de mousse équilibrés et comme protection contre la surcharge de débit des pompes doseuses. En option, un indicateur de position de vanne et un fin de course peuvent être fournis pour intégration aux systèmes de surveillance incendie et gaz.

Caractéristiques et avantages

• Sécurité et fiabilité
  • Conception simple et éprouvée avec actionnement fail-safe
  • Joint diaphragme élastomère monobloc robuste (technologie VRSD)
  • Trajectoire d’écoulement directe, sans obstacles
  • Absence de pièces mécaniques mobiles dans le passage du fluide
• Haute performance
  • Efficacité de débit très élevée
  • Passage droite efficace
  • Approuvée pour PN25 / 365 psi
• Maintenance rapide et facile
  • Réparable en ligne
  • Retrait rapide et aisé du couvercle

Applications types

• Protection contre la surcharge et la cavitation des pompes
• Systèmes de proportionnement à pression équilibrée
• Protection du débit des pompes
• Systèmes d'injection de concentré de mousse

Options

• Pilote différentiel réglable
• Indicateur de position de vanne avec fin de course en option, adapté aux systèmes de surveillance Fire & Gas

Caractéristiques / spécifications techniques

• Famille / Série : Série 400Y
• Désignation modèle : FP-42T-06
• Fonction : vanne de régulation de pression différentielle / vanne réductrice différentielle, en ligne
• Actionnement : hydraulique à membrane élastomère (actionnée par la pression de ligne)
• Pilote : pilote différentiel réglable
• Diaphragme : diaphragme élastomère monobloc (technologie VRSD)
• Trajectoire d’écoulement : directe, sans obstacles
• Maintenance : réparable en ligne, retrait rapide du couvercle
• Approbations / Pression nominale : approuvée pour PN25 / 365 psi
• Applications : protection incendie (dosage de mousse équilibré, protection des pompes doseuses), protection contre la surcharge et la cavitation des pompes
• Accessoires optionnels : indicateur de position de vanne, fin de course pour systèmes de surveillance
