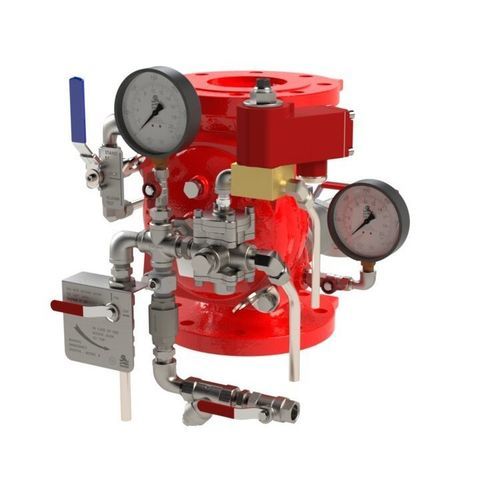

Vanne à membrane FP-400E-6D

pneumatiqueélectropneumatiquepilote

Présentation
Le BERMAD FP-400E-6D est une vanne déluge élastomère, actionnée par la pression de ligne et commandée électro-pneumatiquement, conçue pour les systèmes de protection incendie avancés. Elle s'ouvre en réponse à un signal électrique et/ou à une chute de pression sur une ligne pilote pneumatique. L'indicateur de position de vanne et les ensembles interrupteurs de fin de course en option permettent l'intégration aux systèmes de surveillance Incendie & Gaz; des composants électriques pour emplacements dangereux sont disponibles.

Sécurité et fiabilité

• Conception simple et éprouvée avec actionnement à sécurité intégrée
• Joint à membrane élastomère monobloc (technologie VRSD)
• Trajectoire d'écoulement continue et sans obstacle
• Aucune pièce mécanique mobile dans le passage d'écoulement
• Option électrovanne 3 voies homologuée UL429A
• Interrupteurs de fin de course de position de vanne en option pour surveillance
• Conforme aux normes industrielles pertinentes

Maintenance rapide et facile

• Conçue pour une haute fiabilité et une maintenance simple
• Réparable en ligne pour réduire les arrêts
• Retrait du couvercle rapide et facile

Applications types

• Systèmes de pulvérisation d'eau / déluge télécommandés
• Systèmes d'extinction par mousse
• Systèmes d'eau corrosive
• Schémas de détection redondante double (électrique/pneumatique)

Caractéristiques supplémentaires / options

• PS : Pressostat
• W : Alarme hydraulique (Water Motor Alarm)
• ZS : Ensemble interrupteur de fin de course
• AMD-74/75 : Dispositif de maintenance d'air
• I : Indicateur visuel de position de vanne
• DV : Vanne de vidange*
• PI : Manomètre*
• AV : Vanne d'essai d'alarme 3 voies*
• DC : Vanne de contrôle anti-goutte automatique*

Caractéristiques / spécifications techniques

• Modèle : FP-400E-6D
• Série : 400E
• Type de produit : Vanne déluge électro-pneumatique marche/arrêt pour protection incendie
• Fonctionnement : Élastomère, actionnée par la pression de la canalisation ; ouverture par signal électrique et/ou chute de pression sur la ligne pilote pneumatique
• Actionnement : Électro-pneumatique (prise en charge des entrées de détection électrique et pneumatique)
• Étanchéité : Membrane élastomère monobloc (VRSD)
• Trajectoire d'écoulement : Continue, sans obstacles
• Pièces mobiles : Aucune pièce mécanique mobile dans le passage d'écoulement
• Certifications : Option électrovanne 3 voies listée UL429A
• Maintenance : Réparable en ligne ; retrait rapide du couvercle
• Adaptée pour : Systèmes à buses ouvertes, systèmes à mousse et eaux corrosives ; options électriques pour emplacements dangereux disponibles
• Surveillance : Indicateur de position de vanne avec interrupteur de fin de course adapté aux systèmes Fire & Gas
