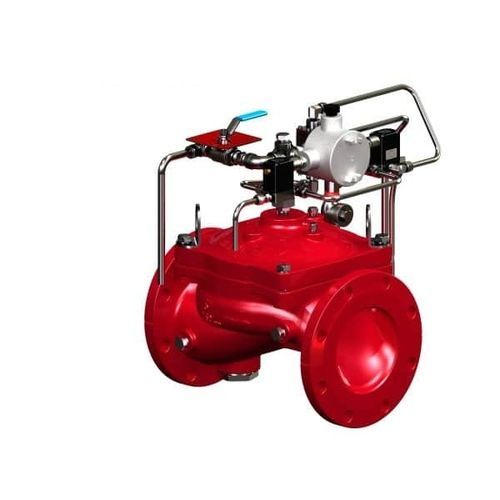

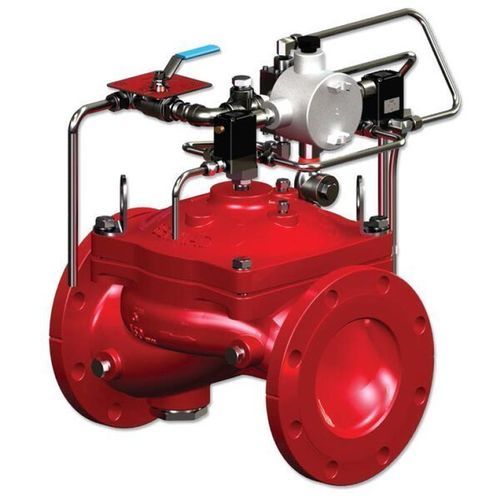

Vanne à actionneur électrique FP-400E-3D-RL

à commande électriqueélectriqued'arrêt

Présentation
La vanne BERMAD FP-400E-3D-RL est conçue pour les systèmes de déluge à eau ou à mousse commandés à distance et/ou automatiques, avec détection électrique et réseaux de tuyauterie à buses ouvertes. Équipée de deux électrovannes et d’une vanne relais à double effet (DRV), la vanne s’ouvre sous l’action de l’électrovanne d’ouverture et reste verrouillée en position ouverte; une brève impulsion sur la bobine de l’électrovanne de fermeture permet le réarmement à distance (déverrouillage).

Points clés de conception

• Conception éprouvée et simple avec actionnement à sécurité intégrée
• Joint à membrane élastomère monobloc (technologie VRSD)
• Capacité de maintien en position ouverte jusqu’au réarmement à distance
• Trajectoire d’écoulement sans obstacle et ininterrompue
• Vanne principale sans pièces mécaniques mobiles
• Possibilité d’arrêt et de réarmement à distance

Performance et maintenance

• Conception hydraulique à faible perte de charge pour de meilleures performances en cas de pression d’alimentation réduite
• Grande capacité de débit pour une mise en service rapide
• Solution économique pour installations déluge
• Conception réparable en ligne pour une maintenance rapide
• Retrait du couvercle rapide et facile
• Conçue pour une grande fiabilité et un entretien simplifié

Fonctionnement
Le FP-400E-3D-RL utilise une séquence d’actionnement électrique : l’électrovanne d’ouverture alimente la DRV pour ouvrir et verrouiller la vanne principale; une courte impulsion à l’électrovanne de fermeture permet de déverrouiller et fermer la vanne à distance. Les deux électrovannes assurent la commande ouverte/fermée à distance tout en conservant le comportement de verrouillage de la vanne principale.

Applications types

• Systèmes automatiques de pulvérisation/déluge d’eau
• Systèmes de détection incendie électriques intégrés à des panneaux de contrôle
• Systèmes de protection télécommandés hydrauliquement
• Installations pétrochimiques
• Centrales électriques et protection de transformateurs
• Protection des zones de stockage de matières inflammables

Fonctionnalités supplémentaires / options

• ZS : Assemblage d’interrupteur de fin de course
• W : Alarme hydraulique (Water Motor Alarm)
• PS : Pressostat (PS-10 ou PS-40)
• PI : Manomètre*
• I : Indicateur visuel de position de vanne
• DV : Vanne de vidange*
• DC : Vanne anti-goutte automatique*
• AV : Vanne d’essai d’alarme 3 voies*

Série
400E Series

Caractéristiques / spécifications techniques

• Modèle : FP-400E-3D-RL
• Type : Vanne déluge à commande électrique, Marche/Arrêt, avec réarmement à distance
• Actionnement : Deux électrovannes + vanne relais à double effet (DRV)
• Membrane : Membrane élastomère monobloc (technologie VRSD)
• Trajectoire d’écoulement : Sans obstacle ; vanne principale sans pièces mécaniques mobiles
• Maintenance : Réparable en ligne ; retrait rapide du couvercle
• Objectif de conception : Faible perte de charge, grande capacité de décharge
• Installations typiques : Systèmes de déluge pour la protection incendie en milieu pétrochimique, centrales et zones de stockage
• Options et accessoires : ZS, W, PS, PI, I, DV, DC, AV
