Vanne à membrane FP-400E-3D

à commande électriqued'arrêtde régulation

Présentation

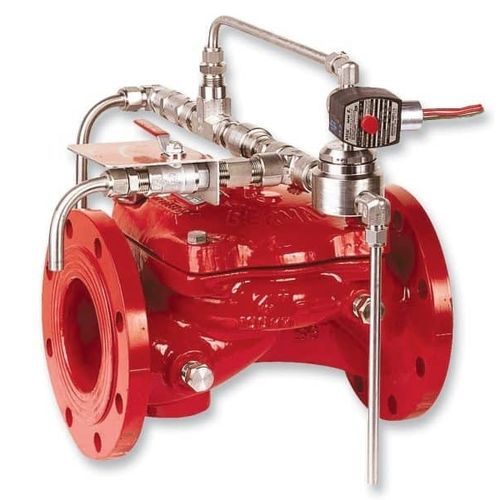

Le modèle BERMAD FP-400E-3D est une vanne déluge élastomère, actionnée par la pression de la ligne hydraulique, conçue pour les systèmes de protection incendie avancés. Elle est commandée par une électrovanne 3 voies adaptée aux systèmes de détection incendie électriques et peut être fournie avec des composants électriques pour zones dangereuses. L’indicateur de position de vanne optionnel peut intégrer un interrupteur de fin de course pour la surveillance Incendie & Gaz. Convient aux systèmes à buses ouvertes pour distribution d’eau ou de mousse.

Caractéristiques et avantages

• Conception simple et éprouvée avec principe d’actionnement à sécurité intégrée.
• Joint diaphragme élastomère monobloc (technologie VRSD).
• Trajectoire d’écoulement sans obstacle et ininterrompue ; pas de pièces mécaniques mobiles dans le passage fluide.
• Électrovanne 3 voies répertoriée UL429A selon configuration.
• Interrupteurs de fin de course de position de vanne en option pour intégration surveillance et commande.
• Conçue pour répondre aux exigences des normes industrielles pertinentes.

Maintenance rapide et facile

• Construction réparable en ligne pour réduire les temps d’arrêt.
• Retrait du couvercle rapide et simple pour inspection et maintenance.
• Accès aux composants pour opérations d’entretien courant.

Applications types

• Systèmes de détection incendie électriques avec panneaux de commande.
• Systèmes de pulvérisation d’eau et deluge à télécommande.
• Installations d’extinction à la mousse.
• Systèmes traitant des eaux corrosives (selon configuration).

Caractéristiques supplémentaires / Options

• ZS : Assemblage d’interrupteur de fin de course.
• W : Alarme hydraulique (water motor alarm).
• PS : Pressostat (PS-10 ou PS-40).
• I : Indicateur visuel de position de vanne.
• PI : Manomètre (en option).
• DV : Vanne de vidange (en option).
• DC : Vanne anti-goutte automatique (en option).
• AV : Vanne d’essai d’alarme 3 voies (en option).

Caractéristiques / spécifications techniques

• Modèle : FP-400E-3D.
• Série : 400E.
• Type : Vanne déluge élastomère, actionnée par la pression de la ligne, marche/arrêt.
• Activation : électrovanne 3 voies (commande électrique) ; UL429A selon configuration.
• Principe : Membrane monobloc élastomère (technologie VRSD) actionnée par pression de ligne.
• Trajectoire d’écoulement : Passage libre sans obstacle ; absence de pièces mécaniques mobiles dans le passage fluide.
• Construction : Réparabilité en ligne ; retrait rapide du couvercle pour maintenance.
• Surveillance : Indicateur de position optionnel avec interrupteur de fin de course pour systèmes Incendie & Gaz.
• Applications : Distribution d’eau ou de mousse via buses ouvertes ; composants électriques disponibles pour zones dangereuses.
• Code interne / barcode page produit : 204229.
